Как сделать водоотвод от дома своими руками


Возросший интерес владельцев частных участков к установке систем поверхностных водоотводов далеко не случен, ведь с их помощью можно надежно защитить рельеф поверхности или фундамент здания от негативных последствий атмосферных осадков. Изобильные дожди, а также снег, способны нарушить конструкцию дома, затопить подвал или загубить имеющиеся зеленые насаждения. Избежать всех этих неприятных последствий удастся, если разумно спроектировать и правильно смонтировать поверхностный водоотвод. Все его составные части следует установить в виде единой системы, комплексно. Это однозначно поможет с решением этих задач.

Проектирование системы поверхностного водоотвода

Проектирование является очень важным этапом работы, связанным с обеспечением правильного обустройства водоотвода. Оно охватывает такие важные аспекты:

  • определение оптимального вида системы отведения воды на участке;
  • составление схемы расположения каналов, точек забора воды и мест ее сброса;
  • определение и покупка необходимых материалов в нужном количестве.

Решение всех этих задач будет невозможно достичь без учета ряда очень важных моментов. Их не так много, но от них во многом будет зависеть конечный результат проделанной работы. Итак, особое внимание потребуется уделить:

  • типу грунта и его твердости;
  • виду поверхности;
  • уровню подземных вод;
  • схеме расположения на участке различных построек, сооружений, дорожек, клумб;
  • частоте и интенсивности выпадения атмосферных осадков.

Поверхностный водоотвод

При твердом грунте, который пропускает влагу в малом количестве, потребуется установка большего количества каналов. Глинистая почва способствует возникновению заболоченности, а потому требует сооружения подземного дренажа. Без дополнительных рукавов нельзя будет обойтись в случае наличия разницы высоты участка. Все эти факторы будут вносить свои коррективы в смету расходов, но, несмотря на это, можно утверждать, что проектирование и установка такой системы водоотвода очень выгодно.

Создание комплексной системы водоотвода на участке

К основным функциям водоотвода следует отнести защиту фундаментов построек, недопущение заболачивания поверхности и образования наледи зимой, а летом луж, а также предотвращение возникновения эрозии почвы. Самым действенным методом в таком случае может стать создание комплексной системы водоотвода, состоящей из нескольких частей:


  • системы водоотвода с кровли;
  • поверхностного водоотвода;
  • внутреннего отвода воды;
  • системы отвода грунтовых вод;
  • дренажных канав.

Система водоотведения ФОТО

Комплексные системы поверхностных водоотводов делятся на два основных вида: линейный и точечный. И если первый вид рассчитан на сбор атмосферных осадков с территории больших площадей, то второй — для локального сбора дождевой воды с поверхности.

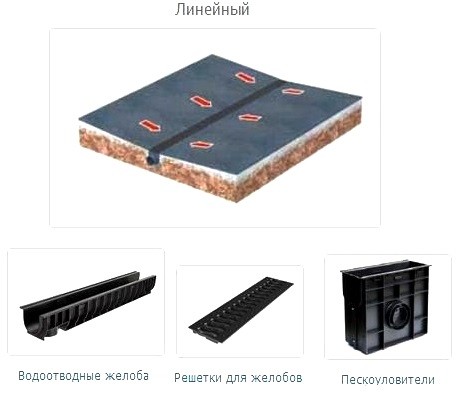

Особенности установки линейного водоотвода

Лучше всего линейный водоотвод подходит для равнинной поверхности, на территории которой вода не имеет возможности стекать в предназначенные для этого места, а рассредоточивается по всему участку. Устранить эту неприятную ситуацию можно путем установки набора желобов с решетками, предназначенных для недопущения попадания крупного мусора.


установки линейного водоотвода

Расположенные по всей территории участка каналы выступают в роли дождеприемников и трубопроводов. Пескоприемники отвечают за фильтрацию дождевой воды от различного мусора – земли, мелких камешков, песка. Устанавливают пескоприемники перед канализацией, так как эта превентивная мера защищает последнюю от засорения.

Еще одним важным элементом системы поверхностного водоотвода являются придверные поддоны, которые используются для чистки подошвы обуви. Газонные решетки эффективно отводят воду с участка. Укладывать лотки в траншеи следует с уклоном 5˚. Определить правильность уклона можно пустив мощную струю воды. Если поток воды начнет беспрепятственно двигаться к дождеприемнику, значит уровень уклона определен верно.

установки линейного водоотвода дождеприемник

Укладку водоотводных лотков рекомендуется проводить по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке, то есть защитит их песчаные подсыпки от переувлажнения, а значит от последующей неустойчивости и трещин.

Основные функции точечного водоотвода


Точечные водоотводы уместно устанавливать при наличии проблем, связанных с сильными потоками воды во время ливней или паводков, так как их главное предназначение – локальный сбор воды. Данный вид сбора воды станет очень хорошим дополнением для линейной системы отвода влаги.Точечный водоотвод

Сама конструкция этой системы является набором водоприемников, расположенных в наиболее проблемных местах участка. Определяются эти места путем наблюдения за теми точками скопления воды, где она скапливается и задерживается больше всего.

При установке точечного водоотвода можно использовать такие дождеприемники как колодцы или бордюры, а также пластиковые дождеприемники. Торцевые стенки сосудов предусматривают специальные соединения с трубами, имеющими диаметр 50-160 мм.

Добиться наилучшего результата в борьбе с осадками можно путем рационального использования двух вышеописанных систем одновременно.

Рекомендации по выбору материалов для установки поверхностного водоотвода

Правильный подбор материалов для монтажа водоотвода зависти от таких факторов, как тип имеющегося покрытия, рельеф участка, климатические условия. При учете всех этих нюансов, к моменту начала работ рекомендуется иметь в наличии:


  • лопату для рытья траншеи;
  • бетон для заливки траншеи;
  • дождеприемники, лотки, желоба;
  • решетки для сбора технических примесей крупного размера;
  • пескоприемник для фильтрации воды.

материалы монтажа поверхностного водоотводаВсе вышеперечисленные материалы должны быть очень качественными, так как от них будет потом зависеть надежность поверхностного водоотвода и его долговечность.

Виды лотков и дождеприемников для системы водоотвода

Лотки и дождеприемники являются главными элементами водоотвода. Они делятся на тир категории – бетонные, пластиковые и полимербетонные. Выбор материала в каждом конкретном случае будет зависеть от назначения того участка, где предполагается их конструирование.


  • Бетонные лотки бывают обычно защищены решетками из чугуна или стали и оснащены специальными креплениями, благодаря которым возрастает надежность системы в целом. Среди главных достоинств этих лотков можно выделить высокую прочность, влагостойкость и самоочищаемость. Стоят бетонные желоба не очень дорого и спокойно выдерживают нагрузки до 90 т.Бетонные лотки
  • Пластиковые лотки просты в монтаже, обладают повышенной пропускной способностью, долговечны, относительно мало весят. Учитывая то обстоятельство, что максимальной нагрузкой для пластиковых лотков является норма в 25 т, не рекомендуется их применение на участках обладающих повышенной нагрузкой. Данный совет не распространяется на лотки F класса, имеющим стальные насадки и чугунную решетку. Бетонные и пластиковые дождеприемники можно успешно использовать даже при небольшом бюджете. Пластиковые лотки устанавливаются в пешеходных зонах, а бетонным стоит отдать предпочтение при более высоких нагрузках, например, там, где имеет место движение автотранспорта.Пластиковые лотки

  • Полимербетонные лотки являются своего рода синтезом бетонных и пластиковых дождеприемников, так как совмещают в себе все их лучшие качества. Они прочны, влагостойки, устойчивы к динамическим воздействиям, обладают отличной пропускной способностью. Стоят они правда дороже, но окупаются достаточно быстро, так как прекрасно сохраняют все свои технические достоинства и после истечения заявленного производителем срока годности.Полимербетонные лотки

Решетки для водоотводных дождеприемников могут быть следующих видов: стальные, чугунные, оцинкованные, полимерные, металлические, пластиковые и штампованные. Все они имеют свои преимущества, но наиболее практичными являются чугунные решетки. Срок их службы достигает 30 лет. У металлических решеток он составляет максимум 10 лет, а у полимерных только 5 лет.

Класс нагрузки лотков и дождеприемников

При выборе лотков и дождеприемников, являющихся важными составляющими частями поверхностного водоотвода, необходимо в обязательном порядке учесть и класс их нагрузки, который зависит от места применения и требуемой пропускной способности.


  • При обустройстве скверов, парковых зон, пешеходных участков, применяют изделия с особой маркировкой – А 1,5 т.
  • При установке водоотвода на дорогах с малой и средней интенсивностью движения автотранспорта следует приобрести изделия с маркировкой В 12,5 т или С 25 т.
  • Для дренирования поверхности таких крупных объектов как заводы, погрузочные терминалы, аэропорты или заправки для автотранспорта, наиболее подходящими изделиями станут изделия класса D 40 т или Е 60 т.
  • В случае частного строительства в пешеходных зонах, обратить внимание следует на решетку класса А 15. Для парковочных зон лучше всего подойдут изделия класса В 125.

Этапы сборки поверхностного водоотвода

  1. Начальный этап установки системы включает копание траншеи. Ее ширина должна быть шире лотка для водоотвода в два раза. Для правильного вычисления размеров траншеи обязательно должна быть учтена высота бетонного основания, ширина боковых опор, а также толщина решетки, которая должна быть расположена ниже самого покрытия участка на 3-7 см.
  2. Важно удостовериться, что почва сможет выдержать запланированный уровень нагрузки.Этапы сборки поверхностного водоотвода

  3. Если системой устанавливаемого водоотвода предусмотрены пескоуловители, то для них понадобится подготовить траншеи. Монтаж пескоуловителей допускается тогда, когда система водоотвода соединяется с подземной канализацией.
  4. Вслед за подготовкой траншеи следует этап ее заливки бетонным основанием марки М 50-М75. Боковые стороны траншеи укрепляются также при помощи бетонирования. Толщина слоя откосов и боковых каналов не должна быть меньше 10 сантиметров. В том случае, если по сооружаемому покрытию не планируется движение автомобильного транспорта, бетон может быть заменен песком со щебнем. На качестве это не отразится.
  5. В подготовленную соответствующим образом траншею следует теперь установить пескоуловитель.
  6. После монтажа пескоуловителя предстоит заняться сборкой системы водоотвода и ее установкой в траншею. Каналы крепятся встык при помощи паза и шпунта, расположенных на противоположных концах, что позволяет обходиться без дополнительной герметизации. Начинать процесс крепления следует с выпускного отверстия.
  7. Стрелками необходимо пометить движение воды на посудинах для сбора воды. Этот фактор будет потом взят во внимание при укладке водосборника.монтажа пескоуловителя

  8. Если есть необходимость в креплении каналов под углом, производить их распил следует производить ручным способом с помощью пилы снабженной алмазным диском.
  9. Подключается система поверхностного отвода лишней воды и канализации посредством пескоуловителя при помощи патрубка D100. Для этого нужно заблаговременно вытянуть заглушку из корпуса выпускного отверстия. Если присоединение водоотвода к канализации осуществляется без применения пескоуловителя, а при помощи вертикальных патрубков, то тогда понадобится освободить от заглушки находящееся на дне каналов отверстие. Делается это просто – аккуратно по контуру сделайте сверление и легким ударом выбейте заглушку, а в получившееся отверстие вставьте патрубок.
  10. Засыпьте землей и щебнем оставшееся свободное место в траншее и хорошенько утрамбуйте.
  11. Лотки закройте решетками таким образом, чтобы верхний слой почвы был расположен выше водоотводов на 3-6 см.
  12. Точечные дождеприемники подключаются к канализации таким же способом при помощи патрубка ПВХD100, не затрагивая при этом пескоуловитель.Точечные дождеприемники
  13. Система поверхностного водопровода нуждается в периодической очистке системы. Ее следует проводить 2-3 раза в течение месяца, освобождая при этом из пескоуловителя решетки и фильтр.

www.allremont59.ru

Участники FORUMHOUSE делятся опытом строительства недорогих систем дренажного отвода воды и дождевой канализации.

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке — это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.

В этой статье рассмотрим:

  • Как обустроить отвод воды на участке.
  • Как своими руками сделать бюджетную ливневую канализацию.
  • Устройство водоотвода. Как сделать недорогой дренаж и осушить заболоченный участок.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

  • Капиллярная вода.
  • Грунтовая вода.
  • Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация — это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

  • Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.
  • Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.
  • Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
  • Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

 Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Строительство недорогого дренажа и осушение заболоченного участка

Не всем достаются «правильные» участки. В СНТ или в новых нарезах земля может быть сильно заболочена, или у застройщика торфяник. Построить на такой земле нормальный дом под ПМЖ, а не лёгкую летнюю дачу — и сложно, и дорого. Есть два выхода из этой ситуации — продать/обменять участок или заняться осушением и приведением участка в порядок.

Чтобы не заниматься в будущем различными дорогостоящими переделками,  пользователи нашего портала предлагают бюджетные варианты водоотвода и осушения территории на базе автомобильных покрышек. Этот вариант позволяет сэкономить семейный бюджет.

Система монтируется следующим образом — роется канава, в неё укладываются автопокрышки, сверху покрышки застилаются полиэтиленом, чтобы земля сверху не проваливалась внутрь. Полиэтилен также можно дополнительно прижать «ненужными» в хозяйстве кусками шифера. Так увеличится общая жесткость конструкции. Вода попадает в «покрышечный» трубопровод и далее отводится за пределы участка.

Но существуют и более «тяжелые» места, где предстоит сделать гораздо больше.

Дело осложнилось тем, что посёлок обжит, а загнать на участок необходимую тяжёлую технику, чтобы подсыпать периметр — невозможно. Рыть поглощающий колодец, чтобы пройти водоупорный слой и слить в него воду, которая затем уйдёт в нижние водопоглощающие слои — слишком накладно.

Тем более, для этого нужно делать гидрогеологическое изыскание на участке, и нет гарантий, что это поможет. На все работы просто нет «лишних» денег. Поэтому Серёга567 решил вручную обнести участок подпорной стеной из б/у шин от грузовых машин, набитых песком. Затем поднять уже укреплённый участок с помощью автопокрышек и создать насыпной «остров» и, тем самым, отрезать участок от заливающей его воды.

Работа предстояла титаническая, но пользователь, работая «в одну каску», с ней справился.

Добавим, что на основе автопокрышек пользователь сделал фундамент под дом и хозяйственные постройки, а также под забор.

Из небольшой стопки автопокрышек (фактически, бросового материала, который бесплатно отдадут на шиномонтажке), уложенных друг на друга, можно сделать недорогой дренажный колодец.

www.forumhouse.ru

Водоотвод от дома может быть нескольких видов

  1. Линейный поверхностный водоотвод. Включает в себя систему соединенных между собой каналов (желобов) и к ним подключенных уловителей песка, которые задерживают мусор и препятствуют загрязнению канализации. Желоба можно сделать из различных материалов: полимербетона, бетона, пластика. Поверх них обычно устанавливаются защитные решетки, сделанные из оцинкованной и нержавеющей стали, пластика или чугуна.
  2. Точечный водоотвод используют при локальном сборе дождевых и талых вод. Дождеприемники зачастую служат связующим звеном между водосточной трубой и канализацией. Специальная корзинка нужна для того, чтобы листья и прочий мусор не попадали в канализацию и не засоряли ее.
  3. Дренажный водоотвод представляет собой сложную инженерную конструкцию, которая предназначена для сбора и удаления атмосферных осадков и грунтовых вод. Для устройства дренажа зачастую используют специальную пластиковую гофрированную дренажную трубу с перфорацией, которая обернута в фильтр — геотекстиль. Конструкция с дренажным водоотводом и хорошей гидроизоляцией фундамента защищает цокольный этаж дома или дачи от появления влаги.

Как правильно спроектировать водоотвод от дома

Первым этапом является составление своими руками проекта обустройства системы линейного водоотвода. Достаточно для этого правильно составить схему. На чертежах необходимо обозначить места приема воды (дренажные колодцы). Они располагаются в дальних углах участка вокруг дома или дачи, как можно дальше от скважины и построенных сооружений. Если на участке имеется природный или искусственный водоем, то вся вода может направляться туда.

Далее необходимо обозначить места приема воды с крыши и других участков и определить положение каналов и дождеприемников. Лучше всего сделать дождеприемник, имеющий отвод вниз, так как при нашем климате дождеприемник, имеющий боковой отвод, зачастую перемерзает, а это может послужить причиной разрыва водосточной трубы.

Желоба лучше устанавливать своими руками вдоль линии ворот — это предотвратит направление стока воды с улицы. При уровне дороги, которая выше уровня участка, эту линию планировать не получится. Чаще всего линию желоба продлевают на область калитки. Если она располагается вблизи ворот, желоба делать не обязательно. В этом случае линии можно разделить и отвести воду от них вне зависимости друг от друга. Вторая линия наносится вдоль сооружений (например, гаража). Она становится преградой для попадания воды в строение и будет улавливать воду, которая может появиться при мойке или оттаивании машины в зимний период. По этой же причине в гараже необходимо своими руками сделать уклон, имеющий направление в сторону дренажных желобов. Для экономии средств можно спроектировать несколько мелких желобов. Однако нужно всегда помнить о нагрузке, которую должна выдерживать решетка.

Если на участке вокруг дома или дачи имеется бассейн, то вокруг него нужно запланировать и сделать установку лотков. Часто в районе бассейна используют мелкие желоба, которые имеют неусиленную решетку. Ее следует делать из пластика, так как металлическая решетка при нагреве может обжечь ноги.

Не стоит забывать и о входе в дом — на крыльце нужно перед дверью установить своими руками поддон, в котором можно будет очищать обувь. Он не позволит лишней грязи проникнуть в дом и заберет всю лишнюю воду, которая попадает во время дождя на крыльцо. При помощи канализационной трубы все, что попадает в этот поддон, будет направляться в дренажный колодец. Его решетку нет необходимости поднимать, достаточно очищать поддон струей воды с поливочного шланга.

Далее следует спроектировать расположение всех канализационных труб, которые будут соединять желоба и дождеприемники с дренажными колодцами. Размещение их зависит от особенностей участка. Необходимо учитывать уклон, число точек приема, расстояние от них до дренажных колодцев.

В местах, где труба будет переходить в магистральную трубу, нужно спроектировать строительство ревизионных колодцев — с их помощью можно будет произвести очистку канализации в случае ее засорения. Эти колодцы можно изготавливать из пластика (300х300 мм). Их высоту можно наращивать своими руками при помощи удлинителей, таким образом создавая необходимую глубину.

Инструменты и материалы, которые необходимы при создании водоотвода от дома:

  1. Землеройный инструмент.
  2. Дерево для укрепления стенок траншей.
  3. Трубы.
  4. Песок.
  5. Гравий.
  6. Материал для смотровых колодцев.
  7. Лотки (для сбора воды у бассейнов, с крыши, у дверей и т.д.).
  8. Люки и решетки.
  9. Геотекстиль.
  10. Железобетонные кольца.

1pokanalizacii.ru

Когда необходимо устройство дренажной системы:

  • месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
  • качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
  • уровень осадков в вашей местности;
  • уровень залегания грунтовых вод;
  • заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
  • наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Устройство дренажа вокруг дома - схема

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

Комбинированный дренаж объединяет две вышеупомянутых системы: точечный и линейный дренаж.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг домаОткрытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг домаЗакрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

  • выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
  • на дно траншеи укладывается геотекстиль;
  • траншея засыпается гравием, щебнем и т.п.;
  • сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренажЗасыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Закрытый дренаж – система труб

Схема устройства закрытого дренажа, трубы и способ укладкиСхема устройства закрытого дренажа, трубы и способ укладки

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

  • Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:
  1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
  2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

Дренаж вокруг участка частного дома - схема

  • Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.
  • Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного домаРытье траншеи для дренажа участка загородного дома

  • Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренажУкладка геотекстиля на дно траншеи под дренаж

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

  • Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУкладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

  • Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцыВывод труб в смотровые колодцы

moydomik.net


You May Also Like

About the Author: admind

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
