Как класть теплый пол

Правила и особенности монтажа теплого водяного пола

Обустройство современного отопления в собственном доме — удовольствие не из дешёвых. Как и другие виды инженерного оборудования, система обогрева устанавливается всерьёз и надолго. Отопительный котёл, его обвязка, автоматика управления со временем могут быть усовершенствованы либо заменены. Коммуникации, расположенные скрыто, в том числе трубопроводы, прослужат не менее полувека. Делать эти работы нужно наилучшим образом.

Как минимум, домовладелец должен понимать, что предлагает компания-поставщик оборудования и что делают приглашённые сантехники. Как максимум, он может выполнить работы сам, сэкономив немалую сумму. Без навыка не стоит браться за монтаж котельной, но в том, как уложить теплый водяной пол можно разобраться самостоятельно.

Проект — зачем он нужен?

Теплотехника — точная наука. Правильное решение — заказать у специалиста проект системы водяного отопления. Если вы приобретаете большую часть оборудования в одном месте, приличная компания выполнит его бесплатно. Если же заказывать проект отдельно, обойдётся он от 2000 рублей и выше.

Проектировщик точно рассчитает все теплопотери вашего дома, составит рациональную схему коммуникаций, подберёт соответствующее оборудование. В схеме будут заложены все необходимые решения для создания необходимого теплового комфорта и экономного расходования топлива. Квалифицированный инженер сможет обеспечить наилучшее сочетание показателей уют/экономичность/цена.

В части тёплого пола в проекте не придётся думать, как уложить теплый водяной пол. будут детально отражены схемы укладки и подключения трубопроводов с указанием необходимых геометрических размеров, спецификация материалов .

Если всё же работать без проекта, следует понимать несколько основных моментов.

Как уложить теплый водяной пол в доме самостоятельно?

Устройство

Водяной тёплый пол имеет следующую структуру :

1. Контуры. Обогрев отдельных зон обеспечивают раздельные трубопроводы, по которым циркулирует теплоноситель. Они располагаются в слое бетона либо цементно-песчаного раствора толщиной примерно 5 см. Чтобы тепловая энергия передавалась в помещение, а не уходила в грунт или перекрытие, снизу располагают слой утеплителя. Труба в каждом из контуров должна быть цельной, соединения недопустимы.


2. Коллектор (гребёнка). Все контуры на этаже подключают на один коллектор. В нём есть две гребёнки-распределителя: подающая и обратная.
3. Смесительный узел. Так как температура теплоносителя не должна подниматься выше 40ºС (в батареях она зачастую больше), на входе в коллектор располагается смесительный узел, подмешивающий к горячей жидкости из подающей магистрали охлаждённую из обратной.
4. Чтобы обеспечить должную скорость циркуляцию теплоносителя, на коллекторе устанавливают насос .
5. Управление. Автоматические либо ручные регуляторы устанавливают на смесительном узле и каждом из контуров.

Гидравлическое сопротивление и длина контура

Гидравлическое сопротивление, возникающее при протекании теплоносителя по трубам, не должно быть слишком высоким, иначе стандартное насосное оборудование не сможет эффективно «продавить» жидкость. Чем больше длина трубы, тем выше сопротивление. Рекомендуется не превышать значения в 120 м. Делать контур слишком коротким тоже невыгодно, неоправданно растут затраты.

Оптимальной (экономичной и эффективной) длиной контура считается 80 м.

Разные контуры, расположенные на одной гребёнке, должны иметь схожее гидравлическое сопротивление. В противном случае их будет сложно либо вообще невозможно отбалансировать.

Разница в длине труб отдельных контуров не должна быть выше 20% и превышать 15 м.

Схемы укладки

Уложить теплый водяной пол в отдельном контуре можно двумя способами: змейка и спираль

При укладке змейкой труба располагается последовательно-параллельно, как полоски на тельняшке. Недостаток этой схемы в неравномерном распределении температуры: там, где теплоноситель входит в контур, тепло. Ближе к выходу пол заметно остывает. Улучшенная двойная змейка частично решает эту проблему .

При укладке спиралью (меандр) вопрос о неравномерности распределения тепла не стоит: подающие и обратные трубы, чередуясь, находятся в каждом витке рядом, взаимно уравновешивая разность температур. В помещениях с большими окнами для компенсации теплопотерь используют двойную змейку. Сначала, ближе к витражу раскладывают первую спираль, которая будет теплее из-за того, что к ней подключена подача. Затем, не прерывая контура, укладывают второй меандр, который будет нагреваться в меньшей степени. Раскладка труб спиралью более трудоёмка, но позволяет обеспечить более высокий тепловой комфорт и применяется чаще.

Расстояние между трубами

Шаг между трубами определяется теплотехническим расчётом. К наружным стенам расстояние уменьшают, дальше от холодных участков увеличивают. Оптимальным считается 15 см. ближе 10 см трубы располагать не рекомендуется. На поворотах радиус изгиба не должен быть менее 5 диаметров.

На практике для средней полосы России шаг труб при полностью напольном отоплении в доме составляет в среднем 10-15 см, при сочетании его с радиаторами — 15-20.

Широко распространены два варианта. металлопластиковые и полиэтиленовые PE-X трубы. Металлопласт пластичней и поэтому удобнее при раскладке. Однако, во время заливки бетона, обращаться с ним придётся осторожно, в отличие от полиэтилена. Сколь-нибудь значимой разницы в свойствах, долговечности и цене между ними нет.

Утеплитель

Необходимо теплоизолировать греющую конструкцию пола снизу. При подборе утеплителя есть два ограничения: он должен быть гидрофобным (не впитывать влагу) и жёстким. Отличные результаты даёт применение пеностекла и экструдированного пенополистирола. Используют также пенопласты высокой плотности ПСБ-35 и ПСБ-50. Над первым армировать металлической сеткой бетонную стяжку обязательно, вторым — желательно.

Минимальная толщина утеплителя для полов по грунту должна быть 10 см, по перекрытиям — 50 см. Лучше — больше, экономней будет расходоваться топливо.

Монтируем строительную конструкцию и укладываем трубопроводы: как уложить теплый водяной пол правильно

Последовательность работ рекомендуется следующая:

1. Заказываем проект или самостоятельно составляем схему. определяя расположение контуров и место для коллектора. К нему должны придти всё подводящие и отводящие трубы, подводы от магистральных стояков. Нужно провести к нему и электропитание. Коллектор может располагаться в стандартном сантехническом шкафу.
2. Готовим основание.

   и необходимости делаем гидроизоляцию. Укладываем утеплитель. Кроме плоских, продаются пенополистирольные плиты с расположенными с одной стороны на всей поверхности выступами-«пупочками». Укладывать между ними трубы намного проще, чем на плоском основании. Если выбран более дешёвый утеплитель с ровной поверхностью, его стоит дополнительно закрыть сверху фольгой или фольгированным вспененным полиэтиленом. По периметру помещения обязательно нужно проложить демпферную ленту. чаще это полоса вспененного полиэтилена.
3. Раскладываем контура. Как правильно уложить теплый водяной пол на плоском утеплителе? Придётся крепить. В экструдированный пенополистирол якорными клипсами. В пеностекло дюбелями и пластиковыми (не проволочными) хомутами. При монтаже на пенопласт удобно привязать трубы к армирующей сетке. Собираем коллектор.
4. Укладываем бетонную часть пола. Бетонирование нужно стараться завершить в одну смену, чтобы не осталось швов. Оптимальный слой бетона или раствора над трубами — 35 мм. Во избежание трещин стяжку нужно разделить на всю высоту деформационными швами, совпадающими с границами контуров. Максимальное расстояние между швами — 9 м, наибольшая допустимая площадь «цельного» участка — 40 м2. Швы прорезают в готовом бетоне либо формируют при укладке смеси, вставляя в них демпферную ленту шириной не менее 6 мм. Во время укладки бетона трубы должны быть заполнены жидкостью либо сжатым воздухом под рабочим давлением.

Включать отопление (подавать теплоноситель температурой свыше 25ºС) можно лишь через три недели после изготовления стяжки, никак не раньше.

Отделываем стяжку материалом с высокой теплопередачей: керамической либо каменной плиткой.

Теперь нам известно, как самостоятельно уложить теплый водяной пол. Задача в целом не очень сложная, особенно при наличии проекта. Будучи аккуратным и соблюдая основные правила, с ней справится даже «чайник». При недостатке опыта для сборки коллектора и тем паче котельной и систем управления лучше пригласить специалистов.

Как правильно уложить теплый пол

Преимущества теплого пола в квартире неоспоримы. Что может быть лучше, выходя из душа, ощутить под ногами не холодную плитку, а пол комфортной температуры. Обычно теплые полы в квартирах устанавливают в санузлах или ванных комнатах, однако, смонтировать их, например, в детской или на кухне при желании точно так же реально и выполнимо.

Теплый пол — не проблема для любой комнаты

Другие подробности об обустройстве детской комнаты или кухни – в наших прошлых публикациях.

Теплые полы на сегодня представлены несколькими видами. В этой статье рассмотрим подробности установки нагревательных матов и инфракрасной пленки, наиболее подходящие под полы небольшой толщины.

Укладка под плитку нагревательных матов: ход работ, нюансы

Устройство электрических матов очень простое. Нагревательный кабель, защищенный специальным экраном, волнообразно уложен и закреплен на стекловолоконной сетке. Кабель соединен с 1–2-метровым холодным проводом, посредством которого вся система подключается к сети.

Такие теплые полы прогреваются по всей поверхности равномерно и быстро, при этом комфортная температура поддерживается во всем помещении.

Разновидность теплых полов — нагревательные маты

Перед самим процессом укладки проводят такие предварительные работы, как:

1. Составление схемы установки матов, учитывая как расположена в помещении мебель, бытовая техника и другие стационарные предметы.
2. Определение места расположения терморегулятора.
3. Оборудование распределительной коробки.
4. Подготовка углубленной канавки в стене и у основания пола, туда будут укладываться соединительные провода и датчик температуры.

Установка датчика температуры

При укладке нагревательных матов ни в коем случае нельзя, чтобы кабель был поврежден.

Поэтому следует помнить следующее:

• укладка производится максимально аккуратно;
• использование острых, режущих, колющих предметов – не допускается;
• работы проводят в обуви с мягкой подошвой;

Подгонка нагревательных матов по размерам помещения

• без необходимости на кабель не наступать;
• при расчистке швов (уже после укладки плитки сверху матов) нужно действовать очень внимательно.

Теперь можно переходить непосредственно к укладке теплого пола.

Нагревательные маты продаются скрученными в рулоны

Поверхность, на которую будет производиться укладка нагревательных матов, должна быть очень тщательно очищена, выровнена и прогрунтована.

Мат раскраивается в зависимости от размера помещения, укладывается на поверхность. Наиболее распространен способ укладки кабелем кверху, сетка для лучшей фиксации крепится к основанию на клей.

Обрезать нужно не сам кабель, а сетку под ним

После этого прямо на маты укладывается слой плиточного клея (около 3–5 см, но не более 7 см), и сама плитка.

Слой плиточного клея укладывается прямо на нагревательные маты

Сверху кладется плитка

Советы о том. какую плитку выбрать в ванную – по этой ссылке.

Если укладываете теплый пол самостоятельно, следите, чтобы в слое плиточного клея не образовывались пузырьки воздуха, иначе нагревательный кабель может перегреться и быстро выйти из строя.

Как проходят работы в реальности можно увидеть в следующем видеоролике:

После укладки производят подключение системы к сети. К эксплуатации теплый пол будет готов через 25–30 дней, когда химические процессы под плиткой полностью завершатся.

Инфракрасный теплый пол – что это такое, и как его правильно уложить

Теплые полы нового поколения – это обогревательные элементы в виде тонкой пленки, равномерно излучающие инфракрасные лучи дальнего спектра (абсолютно безвредного для человека). Вся система герметична и надежно защищена как от попадания внутрь влаги, так и от электрического пробоя. Для этого нагревательные элементы ламинируются с 2-х сторон специальными плотными материалами (полиэстером или полиэтиленом).

Инфракрасная пленка — теплый пол для Вашего дома

Отличия укладочный работ такой инфракрасной пленки от нагревательных матов – в необходимости монтажа дополнительного слоя теплоизоляционного материала.

1. Теплоизоляцию укладывают на выровненную, прогрунтованную основу.

   Необходимо отрезать нужное количество пленки
2. Сверху помещают инфракрасную пленку. Важно: не допускайте перекрывания отдельных листов пленки.

   Укладываем пленку на теплоизолирующий слой
3. Установка терморегулятора, проверка работоспособности системы.
4. Закрепление монтажной сетки, очень внимательно, чтобы не повредить саморезами контакты.

   Скрепляем элементы между собой
5. Заливка цементно-песчаной стяжки (о том, как это сделать – читайте здесь ), вторичное апробирование пленки.
6. После высыхания стяжки пола, можно переходить к укладке плиточного покрытия.

Более наглядно ход работ можно посмотреть на видео:

Включение и эксплуатация пола также осуществляется на 25–28 день, после полного высыхания плиточного клея.

Важные моменты

Что еще следует помнить, если Вы решились на укладку теплых полов:

• во-первых, места соединения нагревательных кабелей с электропроводкой отметьте на плане, это может пригодиться, например, при ремонтных работах;
• во-вторых, укладка кабельного теплого пола в помещении с повышенной влажностью требует заземления армирующей сетки с использованием луженного медного провода;
• в-третьих, прямо подключать электрический теплый пол к розетке – категорически запрещено.

Теплый пол — это комфорт в Вашем доме!

Укладка электрического или инфракрасного теплого пола – довольно простой процесс, при обязательном соблюдении всех правил безопасности и вышеописанных нюансов.

28 августа 2013 г. в 09:13

Укладка электрического теплого пола в доме своими руками

Сейчас трудно сказать, когда на смену шерстяному ковру пришли современные материалы и технологии, предназначенные для утепления пола. Очень уж стремительно в последние десятилетия развивается сройиндустрия. На сегодняшний день принято делить теплые полы на два основных вида: водяной и электрический. Обе системы набирают, практически, одинаковое количество плюсов. И один общий плюс — системы имеют низкотемпературный нагреватель, благодаря которому температура пола не превышает 30-35 градусов Цельсия, а тепло распространяется по всей площади пола.

Придумали еще и воздушный пол, но он пока очень дорогой, поэтому, опять же пока, мы его не рассматриваем. Наибольшей популярностью — не только у городских жителей, но и у владельцев загородных частных домов, пользуются электрические теплые полы. Укладка электрического теплого пола возможна в любом жилом помещении — будь это квартира, загородный дом или гараж.

Для укладки электрического теплого пола в доме достаточно грамотно произвести монтаж нагревательного кабеля и подключить его к системе электроснабжения. Им к тому же легко управлять. Для этой цели на стене крепится терморегулятор, на него и возложена главная функция по поддержанию заданной температуры в помещениях дома. Существует также саморегулирующийся нагревательный кабель.

Принцип укладки разных видов теплого пола, в своей основе, одинаков. Отличие только в элементах нагревания. В водяном полу — это трубы, в электрическом, соответственно — кабель. Так как сегодня укладку электрического теплого пола в доме мы производим своими руками, нам будет очень полезно узнать побольше о главных составляющих этой замечательной системы.

Резистивный и саморегулирующийся нагревательный кабель: что выбрать

Существует два вида нагревательных кабелей: саморегулирующийся нагревательный кабель и резистивный.

У резистивного кабеля основной элемент — нагревательная жила, на которую сверху укладываются слои изоляции. В свою очередь, на изоляцию накладывается металлическая оплетка. Последняя выполняет функции заземления, а также — экранирующего элемента. Вся система накрыта слоем защитной оболочки.

Резистивный кабель делится на: одножильный и двужильный. Одножильный кабель — это самая простая версия электрического теплого пола. Название говорит само за себя — в таком кабеле находится только одна жила. Схема подключения обоих концов кабеля происходит по принципу замкнутой цепи. Все очень просто, но не без «но». Вокруг проводника, по которому течет ток, появляется электромагнитное поле, с которым очень сложно бороться, даже несмотря на то, что кабель защищает оплетка.

У двужильного кабеля, как вы уже поняли, две жилы — нагревательная и токопроводящая. Соответственно уровень излучения двужильного кабеля значительно ниже, чем у более простой версии электрического пола.

Если вы имеете дело с резистивным кабелем, то нужно учитывать, что от сильного давления на поверхность пола кабель может перегреться. То же самое произойдет в случае плохого контакта со стяжкой.

Напротив, у саморегулирующихся кабелей (по своему строению он похож на двужильный) обе жилы не нагревательные, а токопроводящие. А нагревательным элементом является специальная полимерная матрица, сопротивление которой напрямую зависит от ее температуры. Таким образом, когда кабель в каком-то месте перегревается, его сопротивление мгновенно увеличивается. Сила тока и, как следствие, тепловыделение снижаются. Остальные участки кабеля продолжают нормально функционировать.

Совет: выбирая резистивный кабель, обратитесь к составленной производителем таблице, определяющей удельную мощность системы на 1 кв. м площади. Чтобы понять, какой мощности должен быть кабель для вашего помещения (спальня, кухня, коридор, ванная или туалет), нужно вычислить будущую подогреваемую площадь. Делается это простым вычитанием из площади комнаты общую площадь шкафов, унитазов, ванн, холодильника и других предметов, сильно затрудняющих теплообмен. Далее — площадь подогрева умножаем на выбранную удельную мощность и получаем желаемый результат. Продолжаем уроки арифметики и высчитываем шаг укладки кабеля путем деления площади обогрева на длину кабеля. Если все понятно и, полученная в результате несложных вычислений мощность кабеля не превышает по потреблению электроэнергии средней мощности электропроводки обычной городской квартиры, то можно спокойно делать покупку.

Инструменты и материалы

• молоток
• зубило
• дюпель-гвозди
• цемент
• перфоратор
• ножницы по металлу
• разметочная линейка
• изолента или скотч

Укладка электрического теплого пола в доме своими руками

Кабельные системы

1. Устанавливаем термостат. Первым делом, нам нужно выбить в стене отверстие на месте установочной коробки (высота 50-100 см).
2. От распределительной коробки к месту установки подводим фазу, ноль и заземление.
3. Пробиваем в сторону пола канавку. В ней размещаем две пластиковые трубки. В одной будут проходить силовые провода нагревательного кабеля (ее длина равна расстоянию от поверхности пола до местоположения термостата). Вторая предназначена для проводки датчика пола. Ее длина почти на метр больше первой. Такой запас делается для дополнительной укладки по поверхности пола.

4. Выравниваем поверхность пола — по периметру стены клеем демпферную ленту. Затем делаем теплоизоляцию (толщина слоя не менее 2 см). Сверху теплоизоляционного слоя размещаем специальную монтажную ленту (с шагом 50 см), с помощью которой будет фиксироваться кабель. Мы будем укладывать кабель «змейкой» (каким способом укладывать кабель — принципиальной разницы нет), поэтому такие расчеты самые оптимальные.
5. Тянем к коробке термостата силовые провода. При этом, соединительная муфта должна находиться в бетонной стяжке. Отмерить необходимый шаг в укладке кабеля довольно легко — обычно, это расстояние между креплениями ленты. Отрезок пути между креплениями на монтажной ленте кратно небольшой длине. Кабели укладываем параллельно друг к другу.

6. Устанавливаем датчик температуры пола. На первом этапе вставляем в штробу, предварительно выбитую в стене, пластиковую трубку. Протягиваем ее по полу между линиями нагревательного кабеля (расстояние около 50-100 см от стены). В целях мер безопасности конец трубки оборачиваем изолентой, чтобы в нее не попал раствор.
7. Проверяем качество проведенного монтажа. Измеряем тестером сопротивление нагревательного кабеля. Оно должно соответствовать паспортному значению (допускается отклонение до 10%).

8. Приступаем к предпоследнему этапу — заливаем цементно-песчаную стяжку. Толщина стяжки (при твердой поверхности чернового пола) должна быть не менее 3 см (при наличии теплоизоляционного слоя — не менее 5 см).
9. Подключаем нагревательный кабель. К винтовым зажимам термостата (находятся в тыловой стороне) подсоединяем провода датчика температуры пола, провода питания нагревательного кабеля. Цепочку соединений замыкает электропроводка, которая и будет питать всю систему.

Тепловые маты

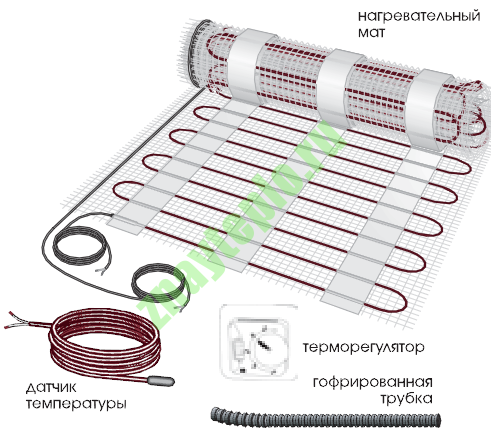

Тепловой мат — это тот же нагревательный кабель, только уложенный на специальную термоустойчивую пленку. Здесь мы также, перед укладкой, сначала определяем площадь покрытия и выбираем удельную мощность системы для точного расчета наших дальнейших действий.
Сразу скажем, что заниматься укладкой теплого пола — это одно удовольствие. В сущности, система представляет собой «слоистый пирог, в состав которого входит черновой бетонный пол, тепловой мат, клей для плитки и сам кафель. Да и принцип ее монтажа мало чем отличается от монтажа кабельных систем.

Однако есть отличия, о которых необходимо упомянуть:

1. Штробу для укладки датчика температуры пола нужно вырезать в стене и, скорее всего, по поверхности пола тоже. Это необходимо сделать, так как толщина пола с использованием теплого мата будет не менее 1-1,5 см.

По этой же причине, защитная пластиковая трубка проходит ниже уровня теплового мата.
2. После подготовительных работ, сразу переходим к укладки теплового мата, минуя процесс теплоизоляции.( В этом случае, теплоизоляционные материалы могут спровоцировать перегрев кабеля).

Сначала раскатываем теплый мат по всей площади. Ширина рулона приличная (где-то 0,5 м), поэтому воспользуемся методом «змейки». Менять направление движения будем с помощью ножниц, разрезая армирующую сетку. Для этого нам нужно развернуть рулон с матом и раскатывать дальше в противоположном направлении. Кабель не трогаем, работаем только с сеткой (расстояние между полосами около 5 см).

3. Разрезанный до конца мат вновь скручиваем в рулон. Отрываем на его нижней стороне защитную клейкую ленту и раскатываем рулон по всей поверхности пола, предварительно очистив пол от грязи и мусора.
4. Покрываем тепловой мат слоем плиточного клея. При этом, нагревательный кабель не должен выступать на поверхности пола. Оставляем высыхать клей на 3-5 дней. После этого срока, начинаем укладку керамической плитки и на этом монтаж заканчиваем.

В общей сложности монтаж подобной системы длится не более 7 дней, а это большой плюс. С другой стороны, как основной источник тепла тепловые маты использоваться не могут. Зато, на теплоизоляционных материалах сэкономили.

Нагревательная пленка

В этой схеме в качестве нагревательного элемента используется не кабель, а специальная тонкая пленка (толщина всего 0,3-0,5 мм). «Греют» пленку два медных проводника (они подключаются к напряжению 220 В), и — полосы из карбонового полупроводника, расположенные между ними.
Пленочные полы укладываются по тому же принципу, что и тепловые маты. Нагревательная пленка годится под любые типы покрытий. Для деревянных — удельная мощность нагревательной пленки, желательно, должна составлять 150 Вт/ми, для керамической плитки — 220 Вт/м2.

1. Укладку датчика температуры пола можно производить двумя способами. Это, когда штроба находится в полу с проложенной пластиковой трубкой, и другой вариант — укладка термодатчика непосредственно на поверхность пленки.
2. Укладка теплоизолирующей подложки. Раскладывается по всей поверхности пола. Желательно, чтобы поверхность теплоизолирующего материала была покрыта слоем фольгированной пленки (она зеркально будет отражать ИК-излучение).
3. Раскладываем полосами по всей поверхности пола рулон пленки. Делаем все то же самое, что и при укладке теплого мата, кроме одного — в этом случае, пленка разрезается в разрешенном производителем месте целиком.

4. Изолируем в месте разреза медные токопроводящие полосы (линии отреза проходят поперек рулона через каждые 20-30 см), проходящие по краю пленки. Изоляцию делаем только с одного конца пленки, к другому — подключаем силовые провода. Итак, наш пол, уложен листами пленки, существующий каждый сам по себе. Целиком система заработает после того, как мы подключим все листы. При этом, листы должны быть соединены параллельно: правая токопроводящая лента с такой же, но только с соседнего листа.
5. Укладываем на нагревательную пленку напольное покрытие. Как мы уже выяснили, пленка годится для любых покрытий. Однако, мы все же остановимся на ламинате. И вот почему. Ковролин не выгоден по многим причинам, и главная — сильная восприимчивость механического давления, а это значит, что существует риск серьезных повреждений нагревательных элементов.

Для укладки керамической плитки требуется специальный клей. Но, сколько не клей на гладкую поверхность нагревательной пленки, держать он ее будет плохо.

Остается только ламинат. Укладка ламината нагревательному полу ничем не повредит, да и сам способ укладки почти не отличается от обычного. Без надобности окажется только шумопоглощающая подложка. К тому же, ламинат сам по себе отличное защитное покрытие.

Срок службы каждого из представленных нами вариантов теплого электрического пола не менее 15 лет. Много это или мало, судить вам. Скажу одно, с применением новых технологий у нас не только упрощается жизнь, но и в немалой степени удлиняется. Мы начинаем ощущать повышенное чувство комфорта, а этот фактор всегда благостно влияет на наше с вами здоровье. А что еще может быть дороже нашего спокойствия? Да, что уж там говорить, новый теплый пол, например, — это еще и существенная экономия топлива и электроэнергии, и совсем не мелочная.

Источники: http://postroika.biz/315-kak-ulozhit-teplyy-vodyanoy-pol.html, http://trastroom.ru/dom/sovety/kak-pravilno-ulozhit-teplyy-pol.html, http://www.diy.ru/post/4083/

pol-v-dome.ru

Виды электрического теплого пола.

Существует три основных вида электрического теплого пола:

• Кабельные системы — представляют из себя специальные греющие кабеля.
• Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
• Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

• Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
• Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
• Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

Монтаж кабельной системы.

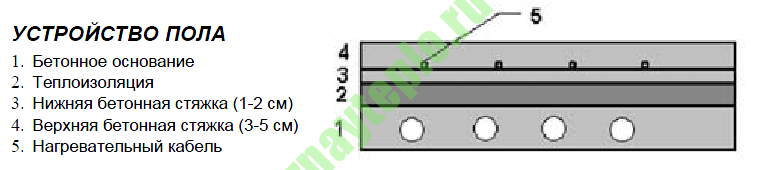

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

• Укладка теплоизоляции на основание.
• Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
• Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
• Проверка на отсутствие повреждений и работоспособность системы.
• Заливка верхнего слоя стяжки толщиной 3-5 см.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

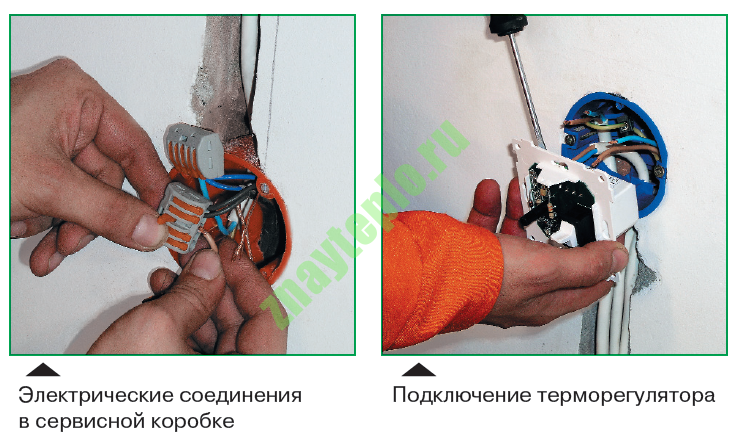

Порядок установки терморегулятора и подключения кабеля.

• В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
• Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
• После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.

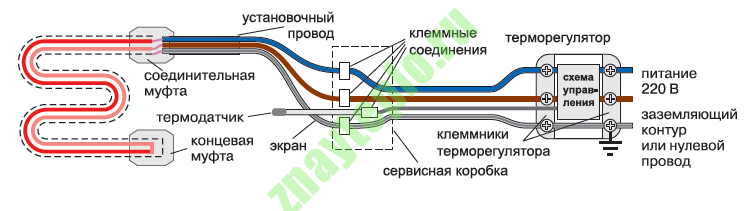

• Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Монтаж кабеля  в слой плиточного клея.

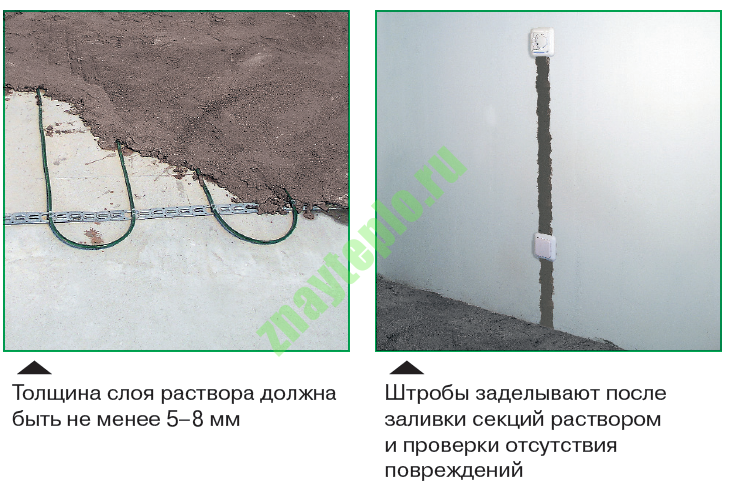

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

• Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
• Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
• Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
• Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
• Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
• Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
• Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
• Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

• Выравнять поверхность пола для избежания заломов пленки.
• Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
• При помощи коронки соответсвующего диаметра необходимо
• При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
• Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
• Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
• Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

• Запрещается самостоятельно укорачивать длину греющей части.
• Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
• В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
• Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
• Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.



znayteplo.ru
