Насосная станция с накопительным баком


Введение

Кто должен прочитать эту инструкцию

Эту инструкцию должны прочесть:

  • инженеры по проектированию
  • специалисты по монтажу
  • пользователи
  • специалисты по сервисному обслуживанию

Условные обозначения

В инструкции использованы следующие символы:

  • Опасность выхода насоса из строя
  • Общая опасность для персонала
  • Опасность поражения током персонала и повреждения оборудования

Применяемые стандарты

Изделие проверено по действующим стандартам:

  • ГОСТ Р МЭК 60335-2-51-2000
  • ГОСТ Р 51318.14.1-99 (СИСПР 14-1-93)
  • ГОСТ Р 51318.14.2-99 (СИСПР 14-2-97)

Предупреждения

Эта инструкция является составной частью комплекта оборудования и пользователь должен получить ее копию. Изделие должно устанавливаться и обслуживаться квалифицированными специалистами в соответствии с действующими стандартами. Компания не несет ответственности за любой ущерб вызванный последствиями неправильной установки.

ВНИМАНИЕ!

Монтажные и пусковые работы должны проводиться только квалифицированными специалистами. В случае их несоблюдения теряют силу любые гарантийные обязательства фирмы и, кроме того, возникает опасность травматизма персонала и повреждения оборудования.

Основные области применения


Бак 500 литров с автоматической насосной станцией(далее АНС) JP 700PA-24L предназначен для поддержания давления в автоматическом режиме в системе водоснабжения, с дополнительным резервом воды. Перекрытие воды в накопительной емкость возможно в автоматическом (выключатель уровня) или механическом (поплавковый клапан) вариантах.

Технические характеристики


Модель Бак 500 литров с автоматической насосной станцией JP700PA-24L
Присоединение к подающему водопроводу 1”
Напор, м.вод.ст. 30
Производительность, м3/час 3,1
Емкость мембранного бака, л 24
Емкость накопительного бака, л 500
Рабочая среда Вода
Максимальная кратковременная температура, °С 40
Максимальная рабочая температура, °С 35
Максимальное рабочее давление в подающем водопроводе, бар 6
Максимальное рабочее давление в системе водоснабжения, бар 6
Питание 220В, 50Гц
Мощность, Вт 700

Производитель оставляет за собой право на технические изменения в соответствии с ТУ.

Требования к воде:

  • Размер частиц – не более 2 мм
  • Общая жесткость не должна превышать 8 ммоль/л
  • Содержание механических примесей – не более 100 мг/м3

Гидравлические характеристики насосов

Бак 500 литров с автоматической насосной станцией JP 700PA-24L • Гидравлические характеристики изделий представлены кривыми, задающими диапазон производительности

Состав оборудования и назначение отдельных узлов и деталей

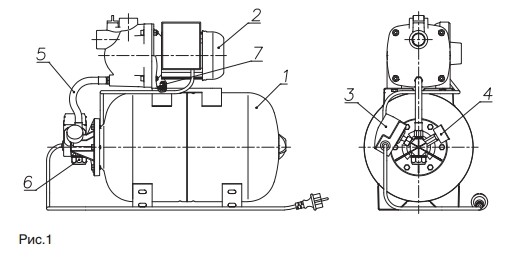

Насос JP 700PA-24L (поз.2) в комплекте с гидроаккумулятором (поз.1) объемом 24 л, реле давления (поз.3), манометр (поз.4), гибкий армированный шланг (поз.5), заглушка с уплотнением (поз.6), крепежный элемент (поз.7) – 1 комплект.


Бак 500 литров с автоматической насосной станцией JP 700PA-24L

Приемный бак объемом 500 л (поз.2 рис.2) для промежуточного накопления воды заданного объема с верхней резьбовой крышкой диаметром 330 мм и нижним сливным отверстием 1’’ — 1 комплект. Соединительный элемент для соединения бака с всасывающим трубопроводом (поз. 4 рис. 2) – 1 комп. Труба всасывающая верхняя для соединения АНС с соединительным элементом (поз.3 рис.2)– 1 шт. Труба всасывающая нижняя для забора и подачи воды (поз.5 рис. 2)– 1 шт.

Бак 500 литров с автоматической насосной станцией JP 700PA-24LОбратный клапан с фильтром для создания однонаправленного потока воды и предварительной его фильтрации (поз.6 рис.


– 1 шт. Гидростоп, защищающий насос от холостого (сухого) хода (поз.7 рис.2)– 1 шт. Поплавковый клапан, защищающий бак от переполнения водой из магистрали и удерживающий необходимый объем воды в баке ( поз. 8 рис. 2) – 1 шт. Выключатель уровня (поз.9 рис. 2) – 1 шт, автоматически отключающий скваженный или колодезный насос при заполнении бака и удерживающий необходимый объем воды. Комплект сливного штуцера с пробкой для слива воды из бака (поз.10 рис. 2) – 1 комп. Комплект крепежных элементов для соединения АНС с баком (поз11 рис.3) — 1 комп. (болты М8х20 -4шт., гайки М8-4шт., шайба 8 — 8шт. шайба пружинная 8)

Сборка оборудования (рис. 3)

Сборка оборудования осуществляется в следующей последовательности. Из бака объемом 500 л ( поз.2 рис.3) выкручивается верхняя резьбовая крышка горловины. АНС (поз.1) устанавливается на верхнюю площадку бака и закрепляется на ней с помощью крепежных элементов. В комплект крепежа (поз.11) входит: болт М8х30 – 4 шт; гайка М8 – 4 шт; шайба 8 – 8 шт; шайба пружинная 8 — 4 шт. Установка крепежа осуществляется через резьбовую горловину бака, как и последующие операции сборки. На верхней горизонтальной площадке бака в отверстие предварительно устанавливаем соединительный элемент (поз.4) без фиксации и затяжки его гаек. Присоединить заборное отверстие насоса АНС с помощью трубы всасывающей верхней (поз.3) с соединительным элементом. Закрепить соединительный элемент гайками к площадке бака. Собрать трубу всасывающую нижнюю (поз.5) с обратным клапаном и фильтром  поз.6).


Соединить внутри бака собранную внутреннюю трубу с соединительным элементом (поз.4). Присоединить к выходному патрубку насоса АНС — Гидростоп (по направлению патока-стрелка вверх) (поз.7) и подключить вилку Гидростопа в розетку насоса АНС. Установить и подключить поплавковый клапан (поз.8) или выключатель уровня (поз.9) в зависимости от источника подачи воды. Установить в нижнем отверстии бака комплект штуцера с пробкой
(поз.10).

Бак 500 литров с автоматической насосной станцией JP 700PA-24LУстановка и монтаж готового оборудования

Перед подключением и использованием прочтите внимательно настоящую инструкцию. Перед подключение проверьте соответствие характеристик насоса с водопроводной и электрической сетью. Монтаж должен производится специализированной монтажной организацией.

Ввод в эксплуатацию

  • заполните бак водой, подключив магистральный водопровод к поплавковому клапану. Для автоматического управления погружным насосом подключите выключатель уровня.
  • перед тем как подключать насос первый раз заполните его и весь всасывающий трубопровод до обратного клапана водой полностью через заливное отверстие. Операция заполнения должна проходить медленно. Подождите несколько минут, пока воздух выйдет, затем заполните водой доверху.

  • Откройте водоразборный кран. Подключите Гидростоп в сеть , включите насос , нажмите кнопку Гидростопа и подождите, пока он начнет качать воду и после закрытия кранов на выходе создаст давление и выключится. Если ничего не произойдет в течение 2-3 минут, выключите насос, отключите от сети и начните сначала.

Насос не должен работать без воды.

  • Прежде чем производить ремонт или очистку насоса, отсоедините его от сети.
  • Прежде чем включать насос проверьте, не поврежден ли электрический кабель и штекер насоса или Гидростопа.
  • Так как насос является электрическим аппаратом, он должен находиться в местах, недосягаемых для влаги.
  • Проверьте, чтобы все соединения электрической системы насоса были укрыты от попадания воды. Избегайте  gоложений, при которых насос открыт для прямого попадания воды. Не погружайте насос в воду.

ВНИМАНИЕ!

В зимний период исключить возможность замерзания воды в насосе, гидроаккумуляторе, трубопроводах и баке-резервуаре. Неработающую насосную станцию с баком в зимний период необходимо отключить от эл.сети, слить воду из бака- через сливной штуцер, из насоса- через сливную горловину, из подающего трубопровод- отсоединить трубу всасывающую нижнюю.

При возможных поломках рекомендуем Вам обращаться к квалифицированным специалистам.

Техническое обслуживание


Гидроаккумулятор должен быть заполнен воздухом до 1,5 бар. Один раз в месяц необходимо проверять давление воздуха. Если необходимо, подкачайте воздух насосом через ниппель. Перед этим необходимо отключить насосную станцию и слить воду из сливного отверстия насосной станции.

Возможные неисправности и способы их устранения

В случае возникновения проблем в процессе эксплуатации рекомендуется обратиться к следующей таблице неисправностей и способов их устранения.

Неисправность Возможная при-
чина
Способ устранения
Насос работает, но вода не идет 1. Воздух в насосе, нет воды внутри
2. Воздушные пузыри во всасывающей трубе
1. Отключите насос. Отверните пробку на заливном отверстии и наполните насос водой, затем закрутите ее обратно.
2. Убедитесь, что всасывающая труба и фитинги пригнаны плотно.
Насосная станция неправильно включается, или включается и  выключается слишком часто. 1. Давление воздуха в гидроаккумуляторе слишком низкое
2. Повреждена мембрана гидроаккумулятора.
3. Течь системы.
1. Закачать воздух до 1.5 атм.
2. Заменить мембрану.
3. Проверить герметичность системы.
Насосная станция не создает требуемого давления 1. Засор всасывающего фильтра или обратного клапана. 1. Прочистить фильтр и обратный клапан всасывающей трубы.

Купить накопительный бак с насосной станцией можно здесь за 15 500 руб.

Источник: www.allremont59.ru

Конструкция бака для воды для насосной станции

Он состоит из множества элементов, главными из которых являются:
бак для насосной станции   корпус. Его состав — высокопрочный пластик, нержавеющая сталь. Сам пластик должен быть экологически чистым и безопасным для здоровья человека. Он, отвечая всем действующим нормам и стандартам, должен относиться к категории пищевого пластика. Покрытие бака — эпоксид;
бак для насосной станции   ниппель для подсоединения;
бак для насосной станции   полипропиленовая прослойка;
бак для насосной станции   резиновая мембрана.


бак для насосной станции

Мембрана делится на отдельные отсеки. Один из них — водный, другой — воздушный. Работает это, в общих чертах, следующим образом: система запущена, насос качает воду, нагнетая ее в водный отсек. Он расширяется. Соответственно, тот отсек, который заполнен воздухом пропорционально уменьшается. Затем, при расширении воздушного отсека, давление в баке насосной станции увеличивается.

Нагнетательная помпа отключается автоматически сразу же после того, как давление в баке насосной станции достигнет своего максимального предела. А когда оно упадет, в результате расходования воды, помпа опять включится и накачает достаточный ее объем в бак. Так происходит постоянно. Пользователь даже не замечает этого. И данный факт только подтверждает, что система работает правильно и эффективно.

Ведь ему и не нужно замечать, когда она запускается, как нагнетает воду и так далее. Все работает автономно и незаметно. При условии, естественно, что сама насосная станция находится в исправном состоянии, она правильно подключена и спроектирована, ее фильтры чистые, вода в скважине или колодце присутствует. И еще один важный момент: перед тем, как начать эксплуатировать систему (насосную станцию), необходимо правильно настроить бак насосной станции: отрегулировать давление, установив его верхний и нижний лимит.


Если рассматривать насосную станцию и мембранный бак, то основным недостатком такого устройства является отсутствие возможности замены диафрагмы при её порче.

Функции бака

Он выполняет разные задачи. Но все их можно систематизировать, а среди них выделить главные!

Правильно установленная и настроенная насосная станция с накопительным баком, как правило, работает гораздо дольше и эффективнее, так как он защищает систему от быстрого изнашивания. То есть, бак выполняет защитную функцию.

Давление в расширительном баке насосной станции будет всегда в норме. Даже если сама станция находится в выключенном состоянии. Это гарантирует оперативную и бесперебойную подачу воды на объект.

Бак надежно защищает от гидроудара, опять-таки предотвращая преждевременный и неожиданный выход всей системы из строя.

Позволяет экономить. Очень актуально в наше время. И экономия заключается не только в сохранении финансовых средств за счет более рационального использования водных ресурсов и электрической энергии. Она проявляется еще и в отсутствии необходимости ремонтировать насосную станцию (защитная функция бака имеет огромное значение). А также — в сохранении личного времени (быстрая подача воды, нет нужды выяснять причин поломки станции, ремонтировать ее и так далее).

Если вы решите обеспечить у себя на объекте бесперебойное водоснабжение, позаботьтесь о том, чтобы система станции была оснащена баком. Да, она обойдется дороже, чем насосная станция без бака, но результат, в подавляющем большинстве случаев, полностью оправдывает себя. Потратив средства один раз и установив бак, вы сможете экономить (об этом уже было сказано выше). То есть, ваши расходы со временем все равно окупятся, а результатом правильного решения вы будете пользоваться еще долго, так как баки служат много лет, не нуждаясь в специальном уходе за ними.

Насосная станция без бака

бак для насосной станции

Насосная станция без бака — это система, которая функционирует с электроавтоматикой. Она может как «добывать» воду из колодцев или скважин, так и перекачивать ее из емкостей разной вместительности.

Эксперты отмечают, что станции без баков:
бак для насосной станции   более тихие (естественно, уровень шумового загрязнения, которое провоцирует работающая система, зависит и от других факторов);
бак для насосной станции   требуют меньше площади для их установки, так как сам бак (горизонтально или вертикально установленный), в любом случае, будет занимать определенное место;
бак для насосной станции   обходятся дешевле при покупке. Но эта экономия, конечно, сомнительная, так как КПД насосных станций, бак в которых отсутствует, тоже гораздо ниже, если сравнивать его с КПД тех станций, которые оснащены баками.

Как выбрать бак для насосной станции

Назначение баков

Баки имеют свою классификацию в соответствии с назначением. Так, согласно ей, они делятся на «емкости»:
бак для насосной станции   использующиеся в системах, которые предназначены для поставки питьевой воды;
бак для насосной станции   отопительные (монтируются в систему отопления);
бак для насосной станции   для систем водоснабжения (поставки воды не питьевого назначения);
бак для насосной станции   баки для канализационных комплексов;
бак для насосной станции   предназначенные для горячего водоснабжения.

Выбор бака для насосной станции

Он должен основываться на разных переменных. Следует учесть их все. Это и способ монтажа, и тип бака (накопительный, мембранный, расширительный), и его прямое назначение. Но вот на какой момент часто не обращают внимания: объем бака. Так, если выбрать слишком маленькую емкость, то повысится риск гидроудара, а помпа будет вынуждена запускаться чаще. Собственно говоря, бак, объем которого существенно меньше требуемого, не принесет практически никакого положительного результата от его использования. Это практически то же самое, что использовать систему вообще без бака. И в таком случае действительно лучше бы бака не было, так как это — дополнительный узел в системе. А чем больше узлов, как известно, тем выше вероятность выхода одного из них из строя.

Учитывайте число точек, которые могут потреблять жидкость из бака одновременно, и количество людей, которые могут эти точки использовать. Так, к примеру, емкости на 20-30 литров достаточно для того, чтобы она обеспечивала потребности семьи составом 3-4 человека. При этом производительность самой станции должна быть около двух метров кубических в час.

В среднем если количество потребителей воды составляет 3 человека при подаче насоса до 2 м3/час то оптимальным считается бак для насосной станции на 24 литра.

Если число потребителей воды увеличивается до 8 человек при подаче насоса до 4 м3/час то оптимальным считается бак для насосной станции на 50 литров.

Если число потребителей воды увеличивается до 10 человек, а подача насоса до 6 м3/час то необходимо установить бак на 500 литров с насосной станцией.

В больших ресторанах, загородных домах или отелях широко используется бак ATV 500 с автоматической насосной станцией JP 700PA-24L эта установка одновременно выполняет функцию гидроаккумулятора и служит резервуаром для хранения воды.

Источник: www.nektonnasos.ru

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

Схема водоснабжения частного дома с накопительным баком.

Рисунок 1.

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

  • 1 — бака на 500 литров;
  • 2 — насоса;
  • 3 — ресивера (мембранного бака);
  • 4 — реле давления;
  • 5 — бронзового пятиконечного переходника;
  • 6, 17 — манометра;
  • 7 — шланга с армирующей оплеткой;
  • 8 — обратного клапана;
  • 9 — поплавкового клапана;
  • 10 — американки с наружной резьбой;
  • 11 — американки с внутренней резьбой;
  • 12 — бронзового перехода с емкости на внешнюю резьбу;
  • 13, 14 — МРН (муфта резьба наружная);
  • 15 — МРВ (муфта резьба внутренняя);
  • 16 — бронзового перехода с наружной резьбы на внутреннюю;
  • 18 — расходомера;
  • 19 — сетчатого фильтра;
  • 20 — 26 запорной арматуры.

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.

Принцип работы системы

Во время разбора воды из центральной магистрали запорная арматура 23, 24 должна быть закрыта, а задвижки 20, 21, 22, 25 в открытом положении, напряжение на насосную станцию отсечено автоматическим выключателем. Вода через первичный фильтр и поплавковый клапан поступает в емкость. При достижении определенного уровня, клапан закрывается, а для предотвращения утечки, которая может возникнуть при поломке или засорении клапана, подача воды перекрывается задвижкой 25.

Когда водоснабжение дома прекращено, запорные вентиля 20, 21, 22, 25 закрываются и открываются краны 23, 24, возобновляется электрическое питание на насос.

Система водоснабжения частного дома с накопительным баком - фото 2.

При открытии смесителя вода поступает из ресивера, а при снижении давления до нижнего предела (1,8 бар) блок автоматики включает насос, который подает жидкость из резервуара в трубопровод и мембранный бак. Реле давления отключит насос, когда в системе нагнетания будет достигнуто давление 2,8 бара. Расходование жидкости процесс циклический, а о появлении воды в городской энергетической сети будет сигнализировать манометр 17.

Подробно рассмотрим важные узлы накопительного устройства для определения способа монтажа и критериев выбора оборудования.

Электрическая часть

Двигатель станции  запитывается непосредственно от электрического счетчика через автоматический выключатель.

Система водоснабжения частного дома с накопительным баком - фото 4.

Для защиты насоса, быстрого обесточивания двигателя в случаях нестабильного электроснабжения или перегруза ротора, автомат желательно подбирать на 10 % больше номинальной мощности. Для используемого в примере двигателя станции номинальная мощность составляет 0,77 кВт, с учетом требований нужно применять автомат на 3,85 А ((770 Вт + 77 Вт) / 220 В), но самый ближний параметр – 5 А. Можно применить автоматический выключатель с дифференциальным управлением.

Как показывает практика, обычные автоматические выключатели с близким параметром по току вполне справляются со своими функциями.

Возможные варианты разводки труб

Схема водоснабжения дома спроектирована с двумя центральными трубопроводами. Обычно они устанавливаются на отдаленном расстоянии друг от друга. В этом случаи одна труба монтируется недалеко от системы, а вторая проводится в углу между стеной и потолком, или в стяжке пола. При выборе варианта 1, коммуникации можно закрыть декоративным коробом из ГКЛ (гипсокартонным листом). Во втором случае в стяжке проделывается штроба, желательно возле стены, производится разводка трубы с неразъемными фитингами, на нее устанавливается защитный кожух и вся линия прячется под цементно-песочным раствором.

Система водоснабжения частного дома с накопительным баком - фото 5.

Емкость и насосная станция

В качестве аккумулирующего резервуара используется пластиковый цилиндрический бак объемом 0,5 м3, сечением 640 мм и высотой 1840 мм, с толщиной стенки 5 мм.

Насосная станция состоит из:

  1. Насоса JEX 500 с низкими показателями излучения шума, способный обеспечить давление в системе до 4 бар. При применении в квартире шумного агрегата может возникнуть конфликты с соседями, вплоть до судебных разбирательств.
  2. Ресивера на 24 литра. Существенно снижает гидроудары на насос, возникающие в процессе разбора воды, а так же увеличивает ресурс двигателя.
  3. Специального бронзового пяти конечного переходника, при помощи которого происходит коммутация всех компонентов станции.
  4. Трубки с армирующей оплеткой, предназначенной для соединения насоса и мембранного бака.
  5. Автоматического блока (реле давления) для работы насоса в определенном диапазоне давления.
  6. Манометра. Этот прибор является не обязательной атрибутикой для станции, но на основании его показаний можно проконтролировать герметичность контура и настроить, в случаи необходимости, блок автоматики.

Насосная станция.

Насосная станция.

Высота потолка в помещении где установлена описываемая система водоснабжения — 2,5 м. Это расстояние позволяет установить станцию с габаритами 600 Х 400 Х 400 над накопителем. Для ее крепления используются кронштейны от кондиционеров, а в качестве вибрационной прокладки применяется резиновый шланг диаметром 32 мм и длинной 400 мм, разрезанный вдоль.

Подача воды в бак

Наполнение емкости осуществляется через поплавковый клапан плунжерного типа, состоящего из:

  • патрубка с корпусом и выходным отверстием;
  • плунжера с резиновым уплотнителем;
  • рычага;
  • поплавка.

Клапан такой конструкции надежен в эксплуатации, но иногда может давать сбой по причине попадания инородных предметов в сливное отверстие или рабочее пространство плунжера, износа резинового уплотнителя. Его работу желательно периодически контролировать, а после наполнения емкости поступление жидкости дополнительно прекращать задвижкой 25.

Запуск системы водоснабжения частного дома

Обязательным условием работоспособности системы перед первым пуском насоса, в случаях полного опорожнения резервуара является наличие воды в камере турбины и всасывающей линии. При несоблюдении этого требования жидкость не поступит в точку разбора, а элементы насоса перегреются и выйдут из строя.

Порядок заполнения всасывающей линии.

Шаг 1

В верхней части корпуса турбины выкручивается заглушка, а на ее место вставляется лейка (фото 7).

Порядок заполнения всасывающей линии - шаг 1.

Шаг 2

Под корпус ложится сухая тряпка для улавливания жидкости в процессе наполнения.

Шаг 3

Вода из пластиковой бутылки, не большими порциями, подается в всасывающую линию до ее истечения из под лейки.

Порядок заполнения всасывающей линии - шаг 3.

Шаг 4

Лейка убирается и устанавливается заглушка.

После перечисленных мероприятий станция готова к запуску.

Всас можно заполнить реверсивным способ, то есть при наличии воды в магистральном трубопроводе, для исключения гидроудара на лопасти, плавно приоткрыть задвижку 23 или 24 и не закрывать ее до появления показаний на манометре  6.

Способ определения наличия воды в центральном трубопроводе

Благодаря манометру легко осуществлять контроль наличия воды в центральной магистрали. Обычно он устанавливается после расходомера, а для его функционирования запорная арматура 21 должна быть в открытом положении. Так как входной порт датчика имеет резьбу 3/8″, он соединяется с фитингом посредством бронзового переходника (16) с параметрами: внутренняя резьба 3/8″, наружная – 1/2″.

Аварийный перелив и слив

Для защиты от затопления помещения в случаях перенаполнения емкости, в ее верхней части установлен аварийный перелив, состоящий из:

  • перехода диаметром 1 дюйм;
  • гофрированного шланга сечением 32 мм;
  • сифона для мойки;
  • крепления для канализационной трубы 50 мм.

В существующую канализацию вмонтирован тройник с отводом под 45 градусов. Выходной патрубок сифона соединен с тройником через резиновый переход с диаметра 32 мм на сечение 50 мм. Для надежности эти узлы обработаны силиконовым герметиком.

Когда нет возможности осуществить подачу жидкости насосом (поломка, отсутствует электрическое питание) вода сливается через аварийный слив, размещенный перед обратным клапаном всасывающей линии.

Аварийный слив накопительной емкости в системе водоснабжения.

При этом сливной кран 26 размещается как можно ближе к дну.

Поиск утечки

Не герметичность устройства возникает из-за:

  • износа уплотнительной прокладки унитазного бачка;
  • повреждения резинового или керамического уплотнения смесителя, запорной арматуры;
  • наличия трещин в мембране или неисправности в клапане золотникового типа ресивера;
  • использования комплектующих с дефектами;
  • нарушения технологии сборки.

Признаки утечки в системе:

  • разбор воды отсутствует, а насос периодически включается;
  • при обесточенном устройстве манометр станции показывает снижение давления вплоть до 0 бар.

Если в разводке появились вышеперечисленные признаки, необходимо:

  1. Обесточить насосную станцию.
  2. Перекрыть вентиля  23, 24.
  3. Проследить за показаниями манометра  6, если они меняются, значит, утечка находится в фитинговых элементах насоса, всасывающей лини, нагнетающем трубопроводе до указанных вентилей, или в ресивере.
  4. Если давление неизменно, открываем подающий вентиль (23 или 24) и следим за значениями манометра. При обнаружении утечки исследуем компоненты системы от запорной арматуры, до последнего элемента водопровода. Второй отвод проверяем по такой же системе. Все определенные узлы с утечками должны быть отрецензированы или заменены. В месте залегания труб (если они спрятаны в стяжке) утечку определить трудно, так как, обычно, на пол укладывается материалы, которые отталкивают или плохо впитывают воду: кафель, линолеум, ламинат и т. д. Поэтому в таких местах при монтаже системы водоснабжения частного дома лучше укладывать цельные трубы и избегать соединений.

Настройка блока автоматики

Блок автоматики состоит из мембраны с рабочим органом, контактной группы, корпуса, регулировочных винтов.

Под действием давления резиновая мембрана расширяется или сужается, при этом ее рабочий орган переключает контакты из положения «Вкл.» в позицию «Выкл.» На заводе изготовителе реле давление выставляется на поддержание давления 1,8 — 2,8 бар, то есть при достижении 1,8 бар насос включается, а при 2,8 бар он выключается. Вовремя проведенная ревизия автоматики, которая заключается в очистке входного отверстия (соединительный порт) и поверхности контактов, позволяет ей работать четко без регулировки. Но так как в реле присутствуют регулировочные устройства, рассмотрим, как можно перевести блок на другой диапазон срабатывания.

Реле давления в системе водоснабжения.

Реле давления.

Если покрутить гайку шпильки № 1 по часовой стрелке, увеличится верхний диапазон реагирования, при прокрутке его против часовой стрелки этот диапазон уменьшится. Гайкой № 2 настраивается нижний предел срабатывания. Для быстрого достижения наилучшего результата, после небольших изменений следует проверять результаты корректировки. Прибор очень чувствителен и каждая, даже не существенная на первый взгляд настройка приводит к изменению предела реагирования прибора.

Источник: buildip.ru

Описание работы гидроаккумулятора

Это накопительное устройство. Оно представляет собой специальную металлическую герметичную емкость, в состав которой входит эластичная мембрана и объем жидкости, имеющий определенное давление. Прибор следит за тем, чтобы давление в системе оставалось стабильным. Его регулировка позволяет предотвратить преждевременный износ насоса.

Основные принципы работы насосной станции
Понять принцип работы насосной станции можно из представленной иллюстрации

Благодаря гидроаккумулятору насос защищен от возможных ударов, а при отсутствии напряжения он обеспечивает наличие небольшого количества воды про запас.

Бак из мембран гидронасоса запасает воду, поэтому в момент открытия крана насос включается только тогда, когда ее запас закончился. Каждый отдельный прибор отличается определенной нормой включений за один час. Гидроаккумулятор обеспечивает его запасом неиспользованных включений.

Принцип работы устройства:

  • Специальная мембрана разделяет корпус на две камеры. В одной хранится вода, в другой находится воздух.
  • Водяная камера-мембрана предотвращает соприкасание жидкости с поверхностями корпуса, сделанными из металла.
  • Благодаря наличию пневмоклапана происходит регулирование давления. Вода проникает в аккумулятор при помощи специального присоединительного патрубка на резьбе.

Важно, чтобы устройство можно было легко разобрать, если понадобится ремонт. Одним из важных условий слаженной работы гидроаккумулятора и всей системы является совпадение диаметров трубопровода и патрубка, отвечающего за напор. Когда благодаря насосу вода попадает в мембрану, устройство следит за порогом давления и в нужный момент отключает прибор при помощи реле.

Особенности устройства

Автоматика отслеживает давление в системе, по мере необходимости следит за включением и выключением двигателя давления гидронасоса. Именно поэтому блок управления состоит из манометра и реле. Манометр предназначен для контроля текущего давления, а реле занимается управлением насоса.

Основным элементом реле являются две пружины: одна замыкает контур при низком давлении, вторая контролирует максимальное давление.

Покупая устройство, следует проверить, есть ли в наличии контролер потока. Он необходим для того, чтобы предохранить двигатель от перегрева, если в водозаборе отсутствует жидкость. Каждый отдельный компонент должен работать исправно и слаженно с другими устройствами.

Основные принципы работы насосной станции
Перед началом эксплуатации насосной станции следует сделать проверочный запуск

Насосная станция состоит из:

  • Выходного штуцера;
  • Заливного отверстия;
  • Входного штуцера;
  • Сливного отверстия;
  • Электрокабеля с вилкой;
  • Блока автоматики;
  • Гидроаккумулятора;
  • Манометра;
  • Реле давления;
  • Шланга.

Заводская компоновка предполагает, что в состав агрегата входит поверхностный гидронасос. Бытовая станция, подкачивающая воду, является комплексом устройств: при выходе из строя одного она перестанет работать исправно. Насосное оборудование можно сделать своими руками. Но лучше приобрести заводскую версию системы.

Параметры системы автоматического водоснабжения

Неотъемлемый этап строительства дома за городом – обустройство системы водоснабжения. Самое простое решение – подключиться к централизованному водопроводу. Но такая возможность есть не у всех. Именно поэтому важно знать, как правильно организовать автономную систему.

Станция автоматического водоснабжения является оборудованием, в состав которого входят резервуар-гидроаккумулятор, насос, манометр и автоматика.

Ключевой компонент – насос. Именно благодаря ему возможна выкачка воды из скважины или колодца. При выборе станции водоснабжения следует обращать внимание на ее параметры:

  • Производительность;
  • Мощность;
  • Тип насоса;
  • Уровень давления;
  • Объем гидроаккумулятора;
  • Система защиты от сухого ухода.
Основные принципы работы насосной станции
Насосную станцию лучше установить в сухом месте, куда можно легко и быстро получить доступ

К преимуществам автономной системы водоснабжения можно отнести большой выбор устройств. Но стоит учитывать, что каждый бренд имеет свои недостатки. Модель нужно выбирать исходя из потребностей: глубины скважин и частоты использования станции.

Схема сборки станции

Если в наличии есть гидроаккумулятор, можно собрать устройство самостоятельно. Перед началом работ необходимо ознакомиться с принципами, по которым оно работает. При открытии крана вода поступает из гидроаккумулятора. Давление в баке снижается, это приводит к тому, что срабатывает автоматика.

Одним из основных элементов здесь является гидроаккумулятор. Его устанавливают для того, чтобы накапливалась вода и регулировался ее напор в системе.

Отсутствие накопительного бака приведет к постоянному включению и отключению насоса. Сделать насосное оборудование с погружным прибором можно самостоятельно. Для этого его необходимо соединить с накопительным баком.

Основные принципы работы насосной станции
Перед сборкой насосной станции следует посмотреть обучающее видео

Схема создания:

  • Накопительный бак необходимо оснастить блоком автоматики и манометром.
  • Для соединения гидроаккумулятора и насоса используют трубы.
  • Насос оснащают обратным клапаном, который предотвращает возвращение воды в источник.
  • Выполняют подключение к разводке по потребителям.

Перед тем как начинать собирать насосную станцию, необходимо изучить ее технические характеристики. Алгоритм сбора будет зависеть от особенностей расположения дома, глубины скважины и пр. Следует заметить, что поверхностная станция отличается от устройства с погружным насосом, поэтому с моделью необходимо определиться заранее.

Насосная станция идеально подходит для дачи и дома, в котором нет возможности подключиться к централизованному отоплению. Устройство автономного действия позволит пользоваться водой без дополнительных усилий и контроля работы прибора. Водяной насос обеспечивает бесперебойное поступление воды из скважины или колодца. Для правильной подкачки воды необходим гидроаккумулятор. Станцию можно сделать самостоятельно. Но перед началом работы следует узнать, как устроена система.

Источник: kanaliza.ru

Основные принципы работы устройства

Насосная станция с накопительным баком

Вода накачивается из скважины в водонапорный бак, установленный на чердаке или в достаточно высокой точке дома. Специальный поплавок регулирует уровень воды в баке и работу насосной станции.

Когда бак набирается, устройство автоматически перестает накачивать воду и переходит в режим ожидания. На сантехнические приборы вода поступает из водонапорного бака самотеком, под естественным напором.

Минусы системы — слабый напор, риск подтопления.

Плюс системы — остаться без запаса воды даже при отключении электричества невозможно. Расход энергии в этом случае минимален.

Насосная система с гидроаккумулятором

Гидроаккумулятор это усовершенствованный, обычно стальной накопительный бак, имеющий не слишком сложную конструкцию. Основная задача гидроаккумулятора это регулировка давления в системе и накопление воды. В некоторых моделях накопительная емкость гидроаккумулятора составляет до 500 литров. Обычный объем водонапорного бака гидроаккумулятора 20-100 литров.

Устройство гидроаккумулятора следующее. Две, разделенные мембраной, камеры, в одной из которых находится сжатый воздух, во второй — вода, накачиваемая насосом.

Таким образом, вода постоянно находится под давлением, даже если насос в данный момент не работае. Разумеется, насос и не должен постоянно работать, иначе он выйдет из строя). Напор воды обеспечивается гидроаккумулятором.

Автоматический пуск и отключение насоса осуществляется при помощи реле давления. И при помощи механизма гидроаккумулятора, напор в магистрали остается прежним, независимо от работы насоса.

Техническое обслуживание гидроаккумулятора

Осуществляется не реже 1 раза в месяц. При помощи манометра измеряется давление в баке и, при необходимости, подкачивается воздух в напорную систему.

2 раза в год мембрану необходимо доставать и промывать с содой.

Недопустимо допускать загрязнение гидроаккумулятора, попадания в него грязи, поскольку это влечет за собой загрязнение всей системы водоснабжения в целом.

Плюсы системы. Хороший напор воды, современная система.

Минусы. Требуется слишком частое техобслуживание, что влечет за собой износ оборудования. В простом напорном баке ломаться нечему. В гидроаккумуляторе имеются детали, выход которых из строй критичен для системы в целом. Простой прорыв мембраны делает всю систему полностью бесполезной. При некоторой автономии и удаленности от других поселений и магазинов специализированного сантехнического оборудования, это может стать неразрешимой проблемой.

Накопительные баки ругают за возможность затопления, что особенно неприятно, промокнет весь дом. Но что произойдет, если из строя выйдет бак с водой под давлением?

Примечание. Если накопительный бак, присоединенный к простому насосу или как часть системы с накопительным баком и распределением воды самотеком, можно располагать только на чердаках, то бак гидроаккумулятора может быть расположен в любом месте. Это довольно удобно, поскольку укреплять помещения верхних этажей для безопасного размещения бака на 500 литров, очень сложная задача.

Читайте про пластиковые кольца для колодца в этой статье.

А здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html информация про кессон для скважины. Создание своими руками и нюансы утепления.

Источник: aquacomm.ru


You May Also Like

About the Author: admind

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
