Виды запорной арматуры


понятие запорной арматурыКаждый человек, независимо от того, где он живет, использует в своей жизни запорную арматуру. Любые трубопроводы всегда снабжены устройствами, делающими их эксплуатацию удобной и безопасной.

Запорная трубопроводная арматура предназначена для того, чтобы человек мог управлять потоком рабочей среды, движущейся по трубопроводу. Причем совершенно не важно, чем именно является рабочая среда – водой, паром, газом, нефтепродуктами, агрессивными веществами – без запорной арматуры эксплуатация трубопровода невозможна.

Виды запорной арматуры

металл для арматурыМатериалами, наиболее часто используемыми для производства запорных устройств, являются латунь, бронза, стали и ковкий чугун.

Основными характеристиками запорных устройств являются:

  • диаметр присоединяемого к нему трубопровода;
  • величина избыточного давления в трубопроводе при температуре +20 градусов.

виды арматурыСуществует несколько типов устройств, относящихся к запорной арматуре:

краны;

  • заслонки;
  • задвижки;
  • вентили.

Виды запорных кранов

запорные краныЗапорные краны широко используются при устройстве любых трубопроводов. Они могут крепиться к трубам при помощи одного из двух видов соединения: фланцевого или муфтового. Случается, что патрубки кранов приваривают к трубопроводам.

Все краны делятся на:

  • пробковые;
  • шаровые.

Пробковый кран по форме напоминает усеченный конус. Это самый древний вид запорных устройств.
В настоящее время эти устройства используются в основном на трубопроводах, рабочей средой которых являются:

пробковый кран

  • нейтральные и топливные газы;
  • фенол;
  • нефть;
  • смазочные масла;
  • пар;
  • вода.

Большими недостатками этих кранов являются:

фото крана

  • для управления краном необходим большой крутящий момент, что требует использования редуктора;
  • во избежание прикипания крана к корпусу необходимо его постоянное обслуживание;
  • герметичность крана зависит от такой сложной операции как притирание его к корпусу;
  • велика вероятность неравномерного износа устройства, что угрожает герметичности системы.

Шаровые краны различаются в зависимости от формы поверхности на:

шаровые краны

  • конические;
  • сферические;
  • цилиндрические.

При изготовлении шаровых кранов используют широкий ряд материалов: титан, чугун, сталь, цинк, керамику, пластмассу.
В основном областью их применения являются:

разрез шарового крана

  • бытовые трубопроводы для подачи воды и отопительные;
  • устройства подключения бытовой техники, где необходимо периодическое поступление воды;
  • развязки и ответвления трубопроводов;
  • промышленные и пищевые установки.

Среди важных характеристик шаровых кранов есть такой показатель как способ монтажа. Согласно ему, краны могут быть:

важные характеристики

  • муфтовыми – используются в трубопроводах небольшого диаметра;
  • фланцевыми – которые используют в трубопроводах диаметром больше 50 мм, выдерживают довольно большие нагрузки (могут использоваться в промышленности);
  • штуцерными – легко выдерживают многократную разборку, поэтому используются в основном в промышленных установках;
  • приварными – крепятся исключительно посредством сварки, используются в агрессивных средах;
  • комбинированными – сочетают несколько вариантов крепления.

Запорные заслонки

запорные заслонкиОни используются в основном на трубопроводах большого диаметра при условии невысокого давления рабочей среды.

Запорным органом заслонки является диск, который способен вращаться вокруг собственной оси, расположенной перпендикулярно или под углом к направлению движения рабочей среды. Требования к герметичности заслонок значительно ниже, чем к кранам.

Управление заслонкой может быть:

варианты управления

  • ручным;
  • с помощью электропривода;
  • с помощью гидропривода.





разрез заслонкиКак правило, корпус заслонки выполняется из чугуна, а поворотный диск делают из стали.

Стойкость чугуна к воздействию химических веществ позволяет устанавливать заслонки там, где перекачиваются щелочи, кислоты и корродирующие стоки.

Заслонки врезают в трубопровод при помощи фланцевого соединения или сварки. Это вид запорной арматуры практически не требует обслуживания.



Запорные задвижки

запорные задвижкиЗапорный элемент задвижки перемещается перпендикулярно направлению движения рабочей среды.
Задвижки, в зависимости от устройства рабочего органа, делятся на:

  • клиновые – ввиду сильного трения в закрытом состоянии со временем могут терять герметичность;
  • шиберные (параллельные) – используются при одностороннем движении потока рабочей среды при не слишком высоких требованиях к герметичности (используются на трубопроводах, транспортирующих стоки, шламы и другие среды с механическими примесями).

Преимуществами задвижек являются:

задвижка в разрезе

  • небольшое гидравлическое сопротивление;
  • простота конструкции;
  • возможность использования в различных условиях;
  • возможность пропускать поток в любом направлении;
  • высокая герметичность;
  • высокая ремонтопригодность.

Запорные вентили

Это широко используемая запорная арматура, предназначенная для полного перекрытия потока рабочей среды. Вентиль не в состоянии регулировать давление в трубах.

устройство вентиляТакое устройство как вентиль, должно всегда находиться в полностью открытом или полностью закрытом состоянии. Устанавливать его можно в любом положении.

Вентиль состоит из золотника, который находится на опускающемся шпинделе. При закрытии вентиля золотник опускается на седло и перекрывает поток. При этом запорный орган вентиля движется параллельно потоку, что предотвращает возникновение гидроудара.
По типу герметизации вентили делятся на:

  • сальниковые;
  • сильфонные;
  • диафрагмовые.

характеристики вентилейВентили больших размеров могут крепиться с помощью фланцев, а маленькие – при помощи муфтовых соединений. Управление вентилями может осуществляться как вручную, так и при помощи электродвигателя. Есть варианты с дистанционным управлением.


Чугунные муфтовые вентили используются при прокачке воздуха или воды, рабочая температура которых не превышает + 50 градусов.Латунные муфтовые вентили отличаются небольшим весом и хорошо показали себя в системах с высоким давлением. Перепады давления им не страшны.

Чугунные вентили с электромагнитным приводом используются на трубопроводах, по которым движутся вода или воздух с температурой не более + 50 градусов.

Арматура для агрессивных сред

для агрессивных средПри работе в условиях агрессивной среды наиболее часто используются вентили, благодаря герметичному примыканию седла и золотника и практически полному отсутствию трения.

В агрессивных средах очень хорошо показывает себя латунь, поэтому латунные муфтовые вентили наиболее часто используют в жидких средах.
При высокой температуре рабочей среды лучше использовать сильфонные вентили, способные выдержать нагрев до +350 градусов. Они очень надежны и гарантируют высокую герметичность в тех соединениях, где недопустима утечка рабочей среды в атмосферу.


использование вентилейВ агрессивных средах очень важна коррозионная стойкость запорной арматуры, поэтому здесь нередко используют фарфоровые фланцевые вентили.

Его корпус полностью изготовлен из фарфора, а антикоррозионным покрытием является глазурь, нанесенная на его поверхность.

Встречаются в сложных условиях эксплуатации и диафрагмовые вентили, имеющие защитное покрытие из резины.

diskmag.ru

Кран

Краном называют тип трубопроводной арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси. Краны изготавливают из металлов и их сплавов или из пластика. Краны бывают неполнопроходными и полнопроходными. В неполнопроходных кранах диаметр внутреннего отверстия меньше диаметра трубы, к которой он присоединяется, а в полнопроходных кранах эти диаметры совпадают.

Одним из современных и самых прогрессивных типов кранов является, так называемый шаровой кран, который находит всё более широкое применение в разнообразных областях техники и в быту.


нструкция шарового крана достаточно простая и известна уже более 100 лет. Однако, первоначально она не получила такого широкого распространения, как сейчас, из-за невозможности обеспечить надёжное перекрытие потока рабочей среды. Позже появились новые материалы, которые позволили гарантировать надёжность перекрытия потока рабочей среды и существенно снизить усилия, требующиеся для управления краном. В шаровых кранах перекрытие потока рабочей среды осуществляется вращающейся пробкой сферической формы, внутри которой имеется сквозное отверстие. В зависимости от решаемой задачи, при повороте сферы на 90о происходит либо полное перекрытие потока рабочей среды, либо полное открытие этого потока. Возможны промежуточные положения сферы. В этом случае шаровой кран выступает в качестве регулятора потока рабочей среды. Шаровые краны, несомненно, обладают рядом преимуществ по сравнению с другими типами кранов. К таким достоинствам можно отнести:

  • простоту и надёжность конструкции;
  • высокую герметичность;
  • относительно небольшие размеры;
  • простую форму проточной части и отсутствие в ней застойных зон;
  • удобное управление;
  • малое время и незначительные усилия, необходимые для поворота.

Клапан

Клапан


Клапан — это тип трубопроводной арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды. По существу, клапан представляет собой временное препятствие в трубе и чаще всего применяется для осуществления автоматического сброса избыточного количества рабочей среды. Тем самым предотвращаются аварии, вызванные чрезмерным давлением рабочей среды на стенки трубопровода. Конструктивно клапан состоит из корпуса, крышки, седла, затвора (заслонки) и штока. Рабочая среда поступает внутрь корпуса клапана и в зависимости от решаемой задачи полностью или частично перекрывает её поток. При этом поток рабочей среды может либо изменять своё направление движения либо сохранять его без изменения.

Задвижка

Задвижка

Задвижкой называют тип трубопроводной арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды. Запирающий элемент задвижки — шибер, незначительно выходит за пределы потока рабочей среды. Герметичность перекрытия потока обеспечивается за счёт прижима шибера к седлу напором потока рабочей среды. Не рекомендуется использовать задвижки для частичного перекрывания потока рабочей среды, т.к. при этом возникают вибрации, которые в скором времени приведут к разрушению арматуры. Задвижки бывают параллельными, клиновыми, с выдвижным или статичным штоком.

Дисковый затвор


Дисковый затвор

Дисковый затвор — это тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Чаще всего дисковые затворы применяются на трубопроводах большого диаметра и при небольших давлениях потока рабочей среды. Наиболее характерными областями применения дисковых затворов являются:

  • системы водо-, тепло- и газоснабжения и распределения;
  • системы вентиляции и кондиционирования;
  • системы пожаротушения;
  • при работе с абразивными и слабоагрессивными рабочими средами.

Именно к работе дисковых затворов в таких областях предъявляются повышенные требования к надёжности и герметичности.

Как уже отмечалось в начале статьи, до 80% трубопроводной арматуры относится к категории запорной. Область её применения необычайно широка — это сверхвысокие и сверхнизкие давления, сверхвысокие и сверхнизкие температуры, токсичный и абразивный характер рабочей среды и т.д. Благодаря совершенствованию конструкции и использованию новых материалов происходит постоянное расширение области применения запорной арматуры и решаемых при этом задач. Выбрать требуемую арматуру порой бывает крайне затруднительно. В таких случаях предпочтительно обращаться к услугам специалистов, имеющих большой объём разносторонних знаний и богатый опыт. Зачастую только такие специалисты могут решить проблему подбора требуемой арматуры, её монтаж и техническое обслуживание.

armatek.ru

Как устроен шаровой кран?

Шаровой кран может быть изготовлен из различных материалов. Например:

  • Латунь — самый распространенный материал для сантехнической арматуры.
  • Нержавеющая сталь различных марок — такие краны применяются в основном в промышленности. Часто их изготавливают из кислотостойкой стали.
  • Черная сталь — это дешевые краны. «под сварку». То есть их приваривают с двух сторон.
  • Полипропилен — это краны, которые можно припаять к полипропиленовой трубе. Шар внутри них, чаще всего, сделан из латуни.

Чтобы наглядно представлять как устроен шаровой кран посмотрите на следующую картинку:

Основные виды запорной арматуры.



Из рисунка видно, что латунный кран состоит из нескольких частей. Главной частью крана является шар, который регулирует поток жидкости. Здесь есть один важный нюанс у шарового крана всего два положения — полностью открыто и полностью закрыто. Закрывать шаровой кран не до конца нельзя, потому что это разрушает фторопластовые уплотнители. Из-за этого кран достаточно быстро начнет течь и его придется менять. Разобрать шаровой кран не получится, так как гайка прикручена к латунному корпусу на «красный» анаэробный герметик.

Шар может иметь два вида прохода:

  • Стандартный проход — диаметр отверстия шара на 1 размер меньше внутреннего диаметра крана
  • Полный проход — проход шара равен внутреннему диаметру крана.

Полнопроходной кран имеет меньшее гидравлическое сопротивление, чем кран со стандартным проходом.

Шар поворачивается при помощи штока, который имеет собственное уплотнение. Оно может быть из фторопласта или из эластомера EPDM. В некоторых моделях кранов эти уплотнения можно подтягивать. Тем самым есть возможность устранять небольшие течи. На конце штока располагается ручка, при помощи которой открывают или закрывают кран.

По виду соединения они делятся на 2 вида:

  • Резьбовые — соединяются с другими элементами трубопроводов при помощи резьбы. В сантехнике применяется трубная резьба, которая маркируется в долях дюйма. Резьбовое соединение может быть разъемным или неразъемным. Шаровой кран с разъемным соединением или как говорят в народе кран с «американкой» выглядит так:

    Основные виды запорной арматуры.
    Кран с «американкой»

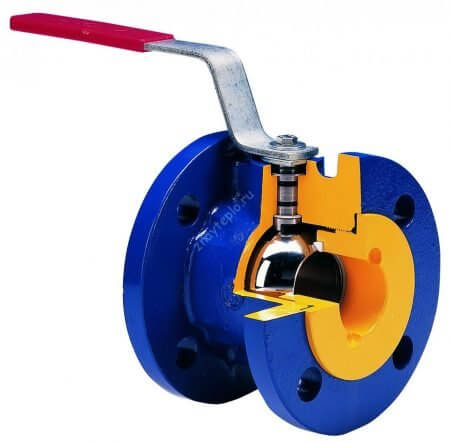

  • Фланцевые — фланцевые соединения используется на кранах больших диаметров, которые, например, используются в тепловых узлах.



Основные виды запорной арматуры.
Фланцевый шаровой кран.

Теперь давайте поговорим о применимости. Здесь ограничимся сантехнической арматурой (как самой популярной):

  • Для воды диапазон температур лежит в промежутке от -20 до +150 градусов Цельсия.
  • Для сжатого воздуха имеем диапазон от -15 до 220 градусов.

Коснемся еще одного популярного вопроса.

Чем отличается газовый кран от обычного?

Чем отличается газовый кран от обычного

Как ни удивительно, но никаких особенных отличий тут нет. Если, конечно, не считать цвет ручки — у газовых кранов он желтый. Уплотнительные материалы применяют те же самые, что и для воды. Шток, шар и корпус точно такие же как и для воды, однако проход крана сделан полным. А вот условия эксплуатации тут немного другие — диапазон рабочих температур от -20 до 60 градусов Цельсия.

Как устроен сантехнический вентиль?

Как устроен сантехнический вентиль?

Теперь перейдем к вентилям. Они тоже часто применяются для различных целей. В современных системах отопления при помощи вентилей регулируют проток теплоносителя через радиаторы или конвекторы. К вентилям можно отнести и балансировочные клапана, о них написана отдельная статья. Теперь давайте перейдем непосредственно к строению вентиля, смотрим на рисунок:

Как устроен сантехнический вентиль?

Позиции расшифровываются следующим образом:

  1. Корпус вентиля — в сантехнике чаще всего применяют латунь различных марок, но это может быть сталь, чугун, полипропилен или другой материал.
  2. Крышка — закрывает вентиль. Ее резьба, также как у шарового крана может уплотняться анаэробным герметиком.
  3. Накидная гайка.
  4. Шпиндель (шток) — перемещает вверх и вниз золотник.
  5. Золотник — открывает и закрывает проток через вентиль. У золотника может быть много положений, поэтому есть возможность регулировать силу потока жидкости.
  6. Уплотнение золотника — используются различные эластомеры, чаще всего применяют EPDM.

Золотник при полностью закрытом вентиле упирается в часть корпуса, которая называется седло.  Само строение вентиля показывает, что его гидравлическое сопротивление будет значительно выше, чем шарового крана. По этой причине их и используют только там, где нужно не просто перекрывать поток, а плавно его регулировать. Теперь давайте рассмотрим строение регулирующих вентилей для радиаторов отопления.

Как устроен вентиль для радиатора?

Как устроен вентиль для радиатора?

Я думаю, что нет никакой нужды объяснять зачем нужны радиаторные вентили. Итак, понятно, что они ограничивают расход теплоносителя через прибор отопления и тем самым регулируют его температуру. Давайте сразу посмотрим как он устроен изнутри:

Как устроен вентиль для радиатора?

  1. Пластиковая ручка.
  2. Уплотнительное кольцо штока.
  3. Шток (шпиндель).
  4. Корпус.
  5. Уплотнительное кольцо накидной гайки.
  6. Хвостовик с резьбой
  7. Накидная гайка.

Принцип работы у радиаторного вентиля абсолютно такой же как и у обычного — золотник поднимается и опускается на седло при помощи вращения ручки. Изготавливают их чаще всего из сантехнической латуни методом горячего прессования. Рабочий диапазон температур от -20 до 110 градусов. Рабочее давление 10 атмосфер.

Есть один важный нюанс — если вы устанавливаете радиаторные вентили в квартире, то стоит иметь в виду, что они могут забиваться шламом, находящемся в системе отопления. Для того, чтобы без проблем снять и промыть радиаторные вентиля, перед ними необходимо установить шаровые краны.

Теперь идем дальше, на очереди обратные клапана.

Как устроен обратный клапан?

Как устроен обратный клапан?

Обратный клапан предназначен для блокирования обратного тока жидкости. Их применяют повсеместно. Каждый, у кого дома установлены приборы учета расхода воды, видел обратный клапан своими глазами — он установлен сразу после счетчика. Кроме блокирования обратного тока воды, он защищает прибор учета от гидроударов. Устроен обратный клапан следующим образом:

Как устроен обратный клапан?

  1. Корпус клапана.
  2. Шток.
  3. Пружина.
  4. Тарелка.
  5. Уплотнение тарелки.
  6. Прижимной диск.
  7. Муфта с седлом.

Как видно, устроен обратный клапан достаточно просто. При хорошем качестве материалов он прослужит многие годы. Поэтому, чтобы избежать проблем покупайте хорошие латунные клапаны известных европейских производителей. И, как говорится, будет вам счастье! Эксплуатируются обратные клапана при температурах от -20 до 100 градусов Цельсия. Кроме воды, через них могут протекать любые неагрессивные к материалам клапана жидкости.

Итоги статьи.

Я кратко рассказал вам основные понятия, связанные с бытовой запорной арматурой. Естественно, что я не претендую на полноту изложения данной очень обширной темы. Я практически никак не затронул тему промышленной запорной арматуры. Может быть ей будет посвящена одна из следующих статей на моем блоге. В завершении скажу какую лучше арматуру покупать в магазине:

  • Желательно, чтобы арматура была латунной, а не силуминовой или еще какой-либо. Латунь — проверенный годами материал.
  • Стенки корпуса должны быть толстыми! Кран или клапан должен быть тяжелым.
  • Не должно быть никаких трещин, заусенцев, раковин и тому подобных вещей.
  • Лучше если арматура будет европейской, чем китайской. Хотя и здесь есть исключения.

На этом  я остановлюсь, жду ваших вопросов в комментариях. Вступайте в наши группы в социальных сетях!

znayteplo.ru

Область применения

Все эти изделия широко используются в инженерных системах и могут изготавливаться как для общетехнического применения, так и для работы в особых условиях. Если задвижка используется только для полного перекрытия потока, то запорно-регулируемая арматура (клапаны и краны) способна не только перекрывать поток, но и регулировать его интенсивность.

Устройство

Все запорные устройства имеют похожую конструкцию. Это закрытый герметичный корпус, в котором размещен узел запорной арматуры. В корпусе чаще всего имеется два (в ряде случаев больше) конца, посредством которых он плотно прикрепляется к трубопроводу. Назначение запорного узла — герметичное разделение трубопроводной системы на части. В его составе имеются седло и запорный орган, постоянно соприкасающиеся по уплотнительным поверхностям.

Краны

Краны служат для установки на трубопроводах с водяными, паровыми и газовыми носителями. Они характеризуются компактными размерами (1-9 кг) и небольшим сопротивлением. Диаметр крана может быть от 1 до 3 дюймов. Наиболее распространены такие виды кранов, как шаровой и пробковый. В соответствии с методом герметизации они бывают сальниковыми и натяжными.

Соединение крана с трубопроводом происходит при помощи фланца, муфты или путем приваривания к нему. На газовых трубопроводах используются газовые муфтовые краны. Материалом для них служит чугун. Чтобы обеспечить соединение трубопровода с краном, требуется резьбовая муфта. Газовые краны предназначены для работы в условиях давления 0.1 Мпа и температуры до 50 °С.

Более высокие нагрузки выдерживают сальниковые муфтовые краны. Они обслуживают нефтепроводы и водопроводы, основные их детали изготавливаются из чугуна. При этом чугунный сальник набивают резиной или пенькой. Такие краны способны работать при давлениях до 1 Мпа и выдерживают температуры до 100 °С.

Самые малые размеры имеют шаровые краны. Это оборудование славится высоким качеством работы, что предопределило его использование в трубопроводах большого диаметра. Изготавливают их из чугуна, а уплотнительные кольца состоят из фторопласта-4. Рабочие параметры шаровых кранов соответствуют характеристикам сальниковых муфтовых кранов.

С помощью фланцев присоединяются к трубопроводам фланцевые стальные краны. Если кран имеет большие размеры, он снабжается червячным редуктором. Для регулировки потока в таком кране служит маховик. Это оборудование применяется на газопроводах, работающих в диапазоне температур от -40 °C до +70 °С. Подобные краны монтируют только вертикально. Управление может быть как дистанционное, так и посредством маховика.

Запорные клапаны

Клапаны играют важнейшую роль в большом количестве регуляторов трубопроводных сетей. Это самая распространенная запорная арматура. Что это такое, можно увидеть на картинке.

Это детали, у которых есть затвор, имеющий вид тарелки конусной или плоской формы, который двигается параллельно оси уплотнительной поверхности седла корпуса возвратно-поступательно или по дуге.

Вентиль — разновидность клапана, перемещение затвора которого осуществляется посредством резьбовой пары.

Наиболее распространены запорные вентили, устанавливаемые на трубопроводы. Регулировка в них происходит в ручном режиме с использованием маховика или дистанционно с помощью электропривода.

Прочность уплотнения обеспечивается кольцами, изготовленными из кожи, резины или фторопласта-4. Запорные вентили используются в трубопроводах, рабочей средой которых являются воздух, пар или вода. Для соединения с трубой применяется резьбовая муфта. Для заполнения сальника используется асбестовая набивка АП-31 – шнур из сплетенных асбестовых нитей с антифрикционной пропиткой.

В водопроводах с температурой воды менее 50 °С устанавливают запорные вентили муфтовые. Это оборудование способно работать в любом положении. При этом вода поступает под золотник. Корпус устройства чугунный, прокладки — паронитовые, уплотнительное кольцо сделано из кожи, а набивка сальников — асбестовая.

В трубопроводах для транспортировки воздуха или воды среда прогревается до температуры +45 °С. В таких инженерных сетях допустимо применение в запорной арматуре электромагнитного привода. Он рассчитан на работу при температурах до +50 °С. Направлен он должен быть вверх. Корпус устройства – чугунный. При этом золотник и крышка изготавливаются из стали. Такой вентиль управляется как вручную, так и дистанционно.

Заслонки

Заслонки предназначены для применения на трубопроводах большого диаметра. Их устанавливают в системах кондиционирования и вентиляции при небольших давлениях и невысоких требованиях к герметичности.

В зависимости от количества применяемых пластин заслонки бывают одинарными и многостворчатыми. Для жидкостных сред заслонки практически не применяются, поскольку не могут в достаточной мере обеспечить герметичность перекрытия прохода. Для газов дроссельные заслонки применяют довольно часто. Этому способствует простота и надежность конструкции. Назначение дроссельных заслонок — регулирование и отключение расхода.

Кроме простого устройства и управления, они имеют сравнительно невысокую цену и небольшой вес. Возможно оборудование заслонок гидроприводом, пневмоприводом или электроприводом.

На трубах, транспортирующих воду, ставятся бесфланцевые заслонки давлением 1,0 МПа. Уплотнение происходит посредством резинового кольца, устанавливаемого в канавке диска. Корпус изделия состоит из чугуна, а поворотный вал сделан из стали.

Заслонки, управляемые посредством электропривода, монтируют электроприводом вверх. При этом приводной вал располагается вертикально. Заслонки, которые управляются вручную, можно устанавливать в любом положении.

Соединение заслонок с трубопроводом происходит посредством фланцев. Другим способом соединения является сварка. Рабочее давление заслонок — 1 Мпа. Управлять ими можно с помощью электропривода.

Диаметр арматуры, использующей такой электропривод, составляет от 200-1200 мм. Их мощность достигает 5 кВт. Время, которое затрачивается заслонкой на открытие или закрытие, составляет примерно полторы минуты.

Затворы

Затвор поворотный дисковый необходим для того, чтобы регулировать давление и расход среды. Рабочей средой для затвора являются вода и газ. Они работают при давлении 1.6 Мпа и температуре от -15 °C до 200 °C.

Затвор поворотный дисковый принадлежит к запорно-регулирующей арматуре. Находясь в закрытом положении, он дает возможность добиться герметичности. Достоинством затвора является его малая строительная длина и высота. Изделие применяется в системах отопления, водоснабжения и пищевой промышленности.

Задвижки

В инженерных сетях ставится и другая запорная арматура. Что это такое «задвижки» – один из видов трубопроводной арматуры?

Задвижка — представитель запорной арматуры, имеющий затвор в форме клина, диска или листа, который движется вдоль уплотняющих колец седла корпуса. Поток среды при этом перпендикулярен ходу затвора. Диаметр уплотнительных колец может быть меньше диаметра трубы, а может быть равен ему. В первом случае задвижки называются суженными, во втором – проходными.

В соответствии с формой затвора задвижки делят на параллельные и клиновые.

Эти изделия используются на технологических линиях и магистральных трубопроводах. Шпиндель в задвижках может быть невыдвижным или выдвижным. Чтобы закрыть или открыть проход, шпинделю приходится делать достаточно много оборотов. Поэтому подобные задвижки снабжают электроприводом для дистанционного управления. Клиновые задвижки имеют невыдвижной шпиндель из чугуна. Их давление составляет 0,25 МПа. Диаметр арматуры — от 800 до 2000 мм, масса достигает 14 тн.

Преимущества задвижек:

  • не требуется преодолевать давление рабочей среды при движении рабочего органа;
  • прямой поток среды, позволяющий минимизировать сопротивление в открытом состоянии;
  • симметричность конструкции.

Недостатки задвижек:

  • сильное трение при движении рабочего органа задвижки;
  • большая строительная высота из-за того, что шток должен выдвигаться минимум на два диаметра трубы;
  • высокий износ затвора в промежуточном положении.

К трубе задвижки присоединяются при помощи фланцев. Большая часть деталей – чугунная. Материал прокладки – паронит, набивка сальника — асбест.

Трубопроводы, транспортирующие топливный газ с температурным режимом до 100 °С, используют двухдисковые клиновые задвижки чугунные. Они имеют невыдвижной шпиндель и рабочее давление 0,6 МПа. Предусматривают только ручное управление.

Аналогичные двухдисковые задвижки, но с выдвижным шпинделем ставятся на трубопроводы с коксовым газом. Они рассчитаны на работу при давлении 1,8 МПа и температуре 200 °С.

На нефтепроводы и маслопроводы устанавливаются сварные клиновые задвижки из стали. В их конструкции используется выдвижной шпиндель и патрубки. Максимальная температура среды для этих задвижек составляет 250 °С. Материалом всех деталей задвижки служит углеродистая сталь.

Агрессивные среды

Запорные приспособления, которые работают в условиях воздействия агрессивных сред, выбираются в зависимости от характеристик среды. В расчет принимается срок эксплуатации, герметичность, надежность и другие параметры, которыми обладает запорная арматура. Что это такое — запорное оборудование для агрессивных сред?

Вентили используются в агрессивных средах чаще всего. У таких изделий седло и золотник надежно сопрягаются, что позволяет избежать трения. На смену узлам сальников пришли сильфонные узлы. Недостатком такого вентиля является увеличенное гидравлическое трение.

В жидких средах используются муфтовые вентили из латуни, рассчитанные на рабочее давление 1,6 МПа. Такой вентиль присоединяется к трубопроводу посредством резьбовой муфты.

В паропроводах при давлении 1 МПа и температурах меньше 50 °С в вентилях используется латунное уплотнительное кольцо. Подобное кольцо на золотнике сделано резиновым или кожаным.

Сильфонные вентили, выполненные из стали, стойкой к коррозии, используются при температуре среды до 350 °С. Фланцевые фарфоровые вентили имеют корпус, изготовленный из фарфора.

Ремонт

Неисправности трубопроводной арматуры чреваты многими проблемами для эксплуатирующих предприятий. Нередко они не в состоянии перекрыть участок сети, который подвергся аварии. Неслучайно ремонт запорной арматуры, сделанный вовремя, помогает предприятию избежать больших расходов в дальнейшем.

Причины поломок

Ознакомимся с наиболее частыми причинами поломок запорной арматуры. В число причин, вызывающих поломки задвижек, входит мусор, попадающий внутрь трубопровода при монтаже. Он оседает на уплотнительных кольцах, прорезает там канавки, нарушающие герметичность. Предотвратить это можно тщательно промыв магистральные сети до начала их эксплуатации. Вышедшие из строя задвижки ремонтируются в особых мастерских, которые оснащены притирочными станками. Они снимают поврежденный слой с уплотнительных колец, возвратив им прежние свойства.

После произведенного ремонта и затяжки болтов, до того как будет произведена установка запорной арматуры, задвижка проходит гидравлические стендовые испытания под давлением. Если испытания заканчиваются успешно, происходит оформление акта приемки.

Изготовители

В России запорная и запорно-регулируемая арматура изготавливаются многими предприятиями. Отрасль постоянно растет. Одним из лидеров отрасли является завод запорной арматуры Also из Челябинска. Популярностью пользуется также продукция завода Ленпромарматура из Санкт-Петербурга, ЗАО Гидрогаз из Воронежа, ООО Муромского завода трубопроводной арматуры.

Цены

Запорная арматура, цена которой может составлять от 20 до нескольких десятков тысяч рублей в зависимости от диаметра, назначения и материала изделий, широко предлагается на рынке России и Европы.

fb.ru


You May Also Like

About the Author: admind

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
