Оборудование для отопления частного дома

Виды отопительных приборов и требования к их монтажу

Для передачи тепла от теплоносителя в обогреваемое помещение используются отопительные приборы.

Чаще всего применяются конвективно-радиационные (радиаторы всех типов) и конвективные (ребристые).

Для приблизительного расчета необходимого числа секций гармошки-радиатора достаточно знать теплоотдачу одной секции, а она обычно не превышает 200 Вт. При хорошей теплоизоляции загородного дома для его эффективного обогрева достаточно 100 Вт на 1 квадратный метр. То есть одна секция радиатора обогревает примерно 2 кв. метра. Для комнаты в 16 кв. метров, например, будет достаточно восьми секций радиатора.

Необходимо оговориться, что в современных домах при продуманной теплоизоляции для отопления 1 кв. м полезной площади хватает уже 50 Вт. Выигрыш в 2 раза. Согласитесь, есть о чем призадуматься, начиная утеплять загородный дом.

Место расположения радиаторов тоже имеет значение при определении общей эффективности обогрева дома. Например, помещенный в глубокую нишу под подоконником радиатор снизит отдачу процентов на 10. А декоративный короб, нередко скрывающий индустриальный «дизайн» чугунной батареи, добавит к этому еще около 15-20% тепла.

Широк и разнообразен ассортимент отопительных приборов. В коттеджах можно использовать все их разновидности. Прославившиеся своей долговечностью, но обладающие повышенной тепловой инерцией чугунные радиаторы применяют все реже. Чаще используют стальные радиаторы панельного типа. Такие батареи отлично работают в паре с терморегуляторами. Традиционно популярны в России алюминиевые и биметаллические отопительные приборы.

Хотя радиаторы-гармошки мы видим практически каждый день, и потому они нам кажутся обыденными предметами интерьера,  они нуждаются в грамотном к себе отношении.

Прежде всего, как подключить радиатор к сети? Именно эта «проблема» нередко ведет к непрогреву отопительного прибора  — полному или частичному.

Всего насчитывают три типа подключения (взаиморасположения входа и выхода теплоносителя) радиатора: диагональное, нижнее и боковое. Первое – наиболее эффективно и обеспечит равномерный прогрев прибора. Если горячая вода поступает и уходит снизу, то она чаще всего просто не успевает прогреть верх. При боковом подключении (обе трубы с одного бока батареи) обычно успевают нагреться лишь ближние 3-4 секции. В этом случае придётся вызывать специалиста и переподключать радиатор.

Еще одна традиционная проблема в радиаторах – воздушная пробка. Если при заполнении батареи в верхней ее части образуется воздушный пузырёк, он способен, словно пробка, полностью перекрыть циркуляцию.

Преодолеть эту «беду» довольно просто: на радиаторах устанавливаются либо специальный стравливающий (в ручном режиме) воздух кран, либо кран Маевского — игольчатый воздушный клапан. Его нужно нажать обычной отвёрткой против часовой стрелки и также дождаться выхода пузыря.

 С точки зрения энергосбережения хорошо себя зарекомендовали относительно новые приборы контроля — терморегуляторы. Они просты в эксплуатации и позволяют сберечь тепло в доме.

Было бы несправедливо не упомянуть и отопительные конвекторы. Они представляют собой нагревательные элементы (стальные или медные трубки со стальным или алюминиевым оребрением), заключенные в кожух. Такие конструкции нагревают проходящий через них снизу вверх воздух. Они компактнее и дешевле, хорошо держат давление, устойчивы к коррозии. Однако при серьезных морозах мощности конвектора может не хватить для обогрева отдельно стоящего небольшого дома.

Отопление загородного дома будет надежным и экономичным в том случае, если все комплектующие системы будут изготовлены на предприятиях компаний, давно и положительно зарекомендовавших себя на строительном рынке. Продуманное сочетание энергосберегающих котлов, современных труб и радиаторов, завязанных профессионалами в грамотный теплотехнический проект, обеспечит надежную работу отопительных систем.

Источник: 7dach.ru

Установка трубной системы

Перед самостоятельной установкой отопления следует сделать установку трубной системы. Она должна проходить через бетонную половую стяжку. В основном, она рассчитана на долговременное пользование. Трубная стяжка отличается своей надежностью, но зависит от материала, чем качественней, тем она прочнее и эффективнее.

Существует два вида трубных систем отопления:

• из поперечносшитого полиэтилена;
• из металлопластиковых труб.

Одним из таких прочных материалов для установки трубной системы является поперечносшитый полиэтилен. Трубы из полиэтилена оборудованы фитингами для системы под натяжное кольцо. Именно такой вид отопления в доме дает возможность герметичности. Преимущество такой установки в том, что имеется возможность использовать резиновых деталей.

Бывают и другие виды труб отопления. Например, металлопластиковые трубы. Их еще называют пропиленовые трубы. Они не обладают высокой прочностью, поэтому ненадежны. Их невозможно использовать для установки профессиональных отопительных систем со скрытой разводкой.

Котлы отопления

Самым важным элементом в системе обогрева всего дома является котел отопления. Прежде чем отправиться за покупкой котла, изучите все его основные преимущества, тип котла и параметры мощности. Возможно, он оснащен инновационными технологиями и довольно мощный, но совсем не подходит для вашей системы отопления. Качественный котел для отопления — это гарантия надежной и цикличной работы отопления системы.

Существуют котлы нескольких типов:

• Настенный тип, газовый котел;
• Напольный тип, котел на основе газа;
• Твердотопливные котлы;
• Пиролизные котлы, твердотопливные;
• Конденсационные котлы.

Для более эффективной работы котлов, они должны соответствовать стандартам качества:

1. Во-первых, котел рекомендуется покупать только у проверенного производителя.
2. Во-вторых, необходима профессиональная сервисная служба для установки котла.
3. В-третьих, тепловой генератор должен работать по высшему разряду, то есть максимально обогревать помещение.

Наиболее популярными из них являются котлы на основе газа, конденсационного типа, которые оснащены автоматической системой. Они популярны тем, что являются наиболее экономичными. Важно при выборе котла для отопления, обратить внимание на доступность и экономичность.

Дублированные котлы

В целях безопасности и экстремальных случаев многие пользователи, проводя проектирование котельной, часто дублируют котлы, так сказать на всякий случай. Если один котел вышел из строя, а на улице пурга и метель, и вызвать специалиста будет не так уж и просто, второй может обеспечит вас теплом, возможно частично, но это будет намного проще и эффективней. Обычно дублированные котлы отопления могут работать с мощностью до 40 кВт.

Резервный котел

Рекомендуется от производителей установить резервный котел, но работать он должен на другом топливе. Главный котел должен обеспечивать максимально тепло в доме, а резервный котел отопления только в необходимых случаях или если первый выйдет из строя. То есть у вас всегда должен быть запасной второй вариант на случай возможных аварийных ситуаций.

При проектировании отопления будет целесообразней придерживаться следующего плана:

1. основной котел – газовый или пиролизный.
2. резервный котел должен быть электрическим или твердотопливным.

Рассмотрим напольный или настенный котел. При выборе такого типа котла для системы отопления следует обратить внимание на некоторые факторы. Он меньше по размерам и стоит намного дешевле. Экономичен, благодаря регулированию мощности при помощи горелки. Такое оборудование служит довольно долго, примерно 10 – 25 лет, в зависимости от эксплуатации и комплектации, а из чугуна все 30 лет. Имеет один единственный минус – не экономичен из-за большого расхода газа.

Выбор котельного оборудования

Главным, в критерии выбора в том как выбрать оборудование для отопления дома, на что стоит обращать внимание в первую очередь – это наличие сервиса. Это не только качественная работа квалифицированных рабочих, но и наличие всех комплектующих в случае выхода системы из строя. Рекомендуется выбирать котельное оборудование только у проверенных поставщиков, которые предлагают только качественные товары с современными технологиями от известных производителей.

При выборе котельного оборудования желательно ориентироваться на наличие у системы котла, бойлера и автоматики. Они более экономичны в цене, если покупать их в комплекте, а не по отдельности.

Котельная автоматика

От правильного оснащения и оборудования отопления жилого дома зависит теплопроводность и экономичность системы. Такая котельная автоматика позволяет управлять режимами температуры помещения.

Управление котлом

В основном котлы функционируют по схеме: снаружи на стену устанавливается датчик, который в дальнейшем показывает температуру воздуха с улицы. При помощи этой температуры автоматически определяется температура, которая будет поддерживаться в доме. Управление котлом можно изменить и отрегулировать по собственному усмотрению.

Благодаря этому режиму, температура в помещении всегда будет одинаковой и благоприятной для конкретного владельца особняка.

Источник: SdelatOtoplenie.ru

Выбор котла для дома.

Дальше необходимо решить какой вам необходим котёл. Этот трудный выбор делается исходя из того на каком топливе вам дешевле и удобней отапливать ваш дом. Для некоторых регионов таким топливом будет каменный уголь, для других электричество или природный газ. Однако, мы живем в России и может так случиться, что у вас отключат газ или свет. Поэтому, чтобы не остаться зимой без тепла, нужно продублировать вашу систему  — в идеале для частного дома я рекомендую установку в одну систему электрического, твердотопливного и если есть газ, то и газового котла.  Вы можете возразить, что это будет дорого стоить, но если вы установите только один котёл, например газовый, а зимой у вас перемерзнет дымоход и из-за этого будет разморожен теплообменник котла, то вам придется на время ремонта куда-то эвакуироваться.

Чтобы избежать таких катаклизмов и нужно установить не один, а хотя бы два котла. При выходе из строя одного отопительного аппарата вы включите другой и сможете заняться ремонтом вышедшего из строя. Часто применяется следующая «комбинация» котлов — настенный или напольный газовый котёл плюс котёл длительного горения на каменном угле со встроенным блоком ТЭН.

Выбор типа и конфигурации системы отопления.

Необходимо заранее обдумать конфигурацию системы отопления. Под словом «конфигурация» я имею в виду строение системы, то есть вам нужно определиться со схемой разводки труб, расположением приборов отопления, местом установки котла и котельного оборудования. И необходимо решить какой тип системы отопления вы будете использовать — радиаторы или радиаторы плюс теплый пол. Последний вариант системы отопления является частный случаем комбинированной системы отопления.

 Системы отопления отличаются способом циркуляции теплоносителя. Имеются три вида систем отопления по циркуляции теплоносителя:

• Гравитационные системы отопления — в них циркуляция теплоносителя происходит по причине разделения теплоносителя по плотности в результате нагрева в котле. Нагретая вода легче холодной поэтому она поднимается вверх по подающей трубе, а потом при помощи силы тяжести «проталкивает» холодную воду в котел. Такая система является энергонезависимой, но требует большого диаметра труб и соблюдения уклонов.
• Системы отопления с принудительной циркуляцией — наиболее популярные на данный момент системы отопления. В них циркуляция теплоносителя обеспечивается с помощью специального насоса. Системы с принудительной циркуляцией можно делать с помощью труб малых диаметров, что значительно снижает стоимость материалов и монтажа. Кроме этого, в системах с принудительной циркуляцией, разница температуры между подачей обраткой меньше, чем гравитационных, а это создает более комфортные условия для работы теплообменника котла.
• Системы отопления с комбинированной циркуляцией — это гравитационные системы, на которые для улучшения циркуляции установлен насос. Обычно, насос в таких системах устанавливается на «байпас».

Теперь перейдем к выбору труб для отопления.

Выбор труб для отопления.

Выбор труб является не менее важным этапом, чем выбор котла и конфигурации! Необходимо правильно выбрать материал и диаметр трубопроводов  для вашей системы. Для начала решим какая вам нужна система отопления. Если вам нужна система с естественной циркуляцией теплоносителя (гравитационная система), диаметр трубы следует брать 2 или 2,5 дюйма, а материалом труб лучше брать черный металл — черный металл будет гораздо дешевле, чем медь или полипропилен. Преимуществом такой системы является её независимость от электричества, так как теплоноситель может циркулировать в системе под действием силы тяжести.

Сейчас наиболее популярны системы отопления с принудительной циркуляцией теплоносителя. Они требуют меньшего диаметра труб, что позволяет сэкономить деньги. Кроме того, сейчас модно прятать трубы в стены, а при малом диаметре делать это гораздо проще. Но стоит помнить, что замуровывать в стену лучше цельные участки  без прессовых и цанговых соединений.  На трубу необходимо надеть специальную гофру, в которой труба будет защищена от агрессивной воздействия стяжки и будет иметь место для теплового расширения.

Для отопления можно брать трубы следующих видов:

• Медные — если вы можете себе позволить отопление из меди, то это очень хороший вариант. Они сочетают все преимущества металлических труб и простой монтаж при помощи пайки (твердой или мягкой). Медь прекрасно работает при высоких температурах  (до 250°С) и при высоком давлении (60 бар и более в зависимости от диаметра)
• Металлопластиковые — для отопления лучше всего подходит металлопластик 26 и 32 мм в диаметре. Для монтажа  необходимо использовать прессовые фитинги. Они обжимаются на трубе специальным инструментом — прессом, который для таких работ можно взять напрокат, если собираетесь делать работу сами или найти монтажника с таким инструментом. Рабочее давление для металлопластиковых труб равно 10 бар — для частного дома этого хватит с запасом, а для многоквартирного дома это маловато.
• Полипропиленовые  — очень популярный материал для монтажа , но стоит помнить, что не все виды полипропиленовых труб подходят для монтажа отопления. Для систем отопления можно использовать только армированные трубы, они могут быть армированы стекловолокном, металлической  фольгой в среднем слое или в наружном слое.  Скажу свое мнение, лучшим вариантом для отопления будет полипропиленовая труба армированная фольгой снаружи. С ней придется повозиться (нужно зачищать фольгу на стыках), но после этого проблем с ней не возникает. Однако, монтажники не любят такую трубу по причине своей лени, им проще поставить вам по-быстрому трубу с внутренней армировкой или стекловолокном. В принципе на отоплении будет стоять и такая , но есть риск, что труба армированная металлом внутри может расслоиться на стыке и возникнет течь, а труба со стекловолокном предназначена больше для горячей воды, чем для отопления.
• Трубы из нержавеющей стали (гофрированные) — они могут быть отожжёнными и неотожжёнными. Работать с отожжённой трубой проще (она держит форму). Соединяется такая труба при помощи цанговых латунных фитингов с силиконовыми уплотнительными кольцами. Целые участки можно прятать внутрь стен, но соединения прятать нельзя, к ним должен быть доступ. Для отопления подойдет труба с условным проходом от 20 мм.  Трубы меньшего диаметра можно использовать для теплых полов.
• Трубы из «черного» металла — их основное достоинство это низкая цена. Их можно использовать если у вас есть хороший сварщик для их монтажа. Они хорошо подходят для гравитационных отопительных систем.

Для отопления не стоит брать трубы маленького диаметра — металлопастиковая труба диаметром 16 мм и полипропиленовая труба диаметром  20 мм. не подходят для этих целей из-за большого гидравлического сопротивления. Система сделанная из таких труб просто не будет работать! С помощью таких труб можно делать только небольшие участки, такие как ответвления от стояка до радиатора или перемычка на радиаторе

Необходимо прочитать паспорт на ваш котёл, в нем указан диаметр подсоединения (чаще всего 1.25 или 1,5 дюйма так же для больших мощностей используется диаметр подсоединения 2 дюйма). Нельзя резко сужать этот диаметр, то есть нельзя подключать котёл сразу к 16-му металлопластику. Отопительный аппарат наверняка выйдет из строя. Обычно используют 2 или 3 разных диаметра труб в системах отопления, например для полипропиленовых труб часто стояки делают трубой 40 мм, подводы к радиаторам делают или трубой 32 мм. или трубой 25 мм, а байпасы на радиаторах делают трубой 20 мм. в диаметре.

Если у вас установлен твердотопливный отопительный аппарат, то первые 3-4 метра от него необходимо отвести металлическими трубами, а после этого уже можно использовать полипропиленовые или металлопластиковые трубы. Причина этому — высокие температуры, к которым пластиковые трубы не приспособлены.Выбор диаметров труб отопления лучше обсудить со специалистом по теплотехнике, если вы знаете такого. И конечно, лучше чтобы этот специалист сделал вам полноценный проект системы отопления. Без проекта вам придется довериться опыту монтажника, а монтажники как и все люди могут ошибаться.





Выбор приборов отопления для вашего дома.

Приборы отопления могут быть разными:

• Радиаторы всех видов.
• Конвекторы настенные или встраиваемые в пол
• Регистры из труб
• Системы теплого пола.

Как выбирать радиаторы отопления и как правильно их устанавливать мы уже говорили. Читайте мои прошлые публикации. Конвекторы выбираются по номинальному тепловому потоку, который необходим для обогрева помещения. Если у вас французские окна, то вам придется устанавливать встраиваемые в пол конвекторы. Регистры из труб делают народные умельцы, говорить об их параметрах трудно так как они делаются «на глазок». Системы теплого пола в России применяются как дополнение к радиаторам или конвекторам, так как теплый пол может дать 50-75 Вт тепла с квадратного метра пола, а в нашем климате этого будет мало. Мои рекомендации остаются прежними — для частных домов и коттеджей лучший вариант алюминиевый радиатор, для квартиры биметаллический. Если у вас высота потолков меньше 3 метров, то одной секции радиатора будет достаточно чтобы отопить 2 квадратных метра площади. То есть на 20 квадратов нужно 10 секций.

Выбор запорной арматуры для отопления.

Для отопления лучше всего применять латунные шаровые краны разных диаметров. На приборы отопления устанавливают терморегулирующие вентили, которые помогают управлять температурой в помещении. Также в сложных больших системах применяют балансировочные клапана — они помогают выравнивать гидравлическое сопротивление разных контуров отопления. Если этого не делать, то в одних помещениях будет очень жарко, а в других холодно, потому что теплоноситель как электричество всегда идет по пути наименьшего сопротивления.



Не стоит покупать дешевую запорную арматуру (вентиля и краны). Они могут быть изготовлены из материалов низкого качества и не прослужат долго. Например, если корпус шарового крана будет сделан из силумина, а не из латуни, то весьма вероятно, что вы его сломаете когда будете закручивать гаечным ключом.   Лучший выбор, по моему мнению, это итальянская запорная арматура. Производители и цены могут быть разными. Советую запомнить несколько названий:

• Itap
• Caleffi
• Bonomi
• Bugatti

Кроме того, если вы делаете отопление из полипропиленовых труб, то можно использовать паечные шаровые краны и вентиля. Они существенно дешевле латунных. Здесь так же лучше отдавать предпочтение иностранным производителям из Турции, Чехии и Германии.

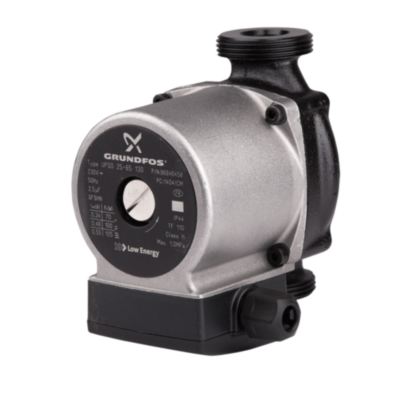

Выбор циркуляционного насоса.

Этот пункт актуален если у вас система с принудительной циркуляцией теплоносителя. По теме выбора циркуляционного насоса написана отдельная статья, с которой советую вам ознакомиться

Специального внимания требуют теплые полы! В них из-за маленького сечения труб и большой протяженности контуров  возможна только принудительная циркуляция! Для этого на коллектор теплого пола устанавливают специальный узел — группу автономной циркуляции. В её состав входит циркуляционный насос с напором 6 или 8 метров. О теплых полах будет написан отдельный пост, в котором мы обговорим их особенности.

Источники бесперебойного питания.

Источники бесперебойного питания необходимы для того, чтобы при отключении света циркуляция теплоносителя и  система управления котла (если она энергозависимая) не прекратили работать. Если у вас установлен настенный газовый котёл, то такой источник необходим. Мощность источника выбирается как суммарная потребляемая мощность циркуляционных насосов в системе плюс мощность потребляемая котлом (чаще всего мощность источника не превышает 1 кВт). Питаются такие источники от аккумуляторов, количество которых определяется потребляемой мощностью и необходимым временем автономной работы. Отдельная статья по теме источников бесперебойного питания представлена здесь.

Резюме.

Завершу статью так: отопление в частном доме одна из самых дорогостоящих систем в доме, но экономить на ней себе дороже. Тут все важно, каждый вентиль должен быть надежен. Иначе зимой (в период интенсивной эксплуатации) что-нибудь выйдет из строя и дешевая мелочь вызовет катастрофу местного масштаба. Лучше сэкономьте на кафеле или ламинате, чем на трубах отопления или котле. На этом пока всё, жду ваших вопросов в комментариях.



Источник: znayteplo.ru
